Асфальтоукладчик Super 1600 фирмы Vogele

Южно-Уральский государственный университет
Кафедра колесно-гусеничных машин
Дипломный проект на тему: «Модернизация асфальтоукладчика «Super 1600 фирмы Vogele»
Челябинск 2010

Работа посвящена актуальному вопросу в дорожном строительстве - увеличению эффективности использования машин путем повышения их потребительских свойств.
В работе рассмотрены причины низкого срока эксплуатации асфальтобетонных покрытий, основной из которых является защемление воздуха при существующей технологии укладки и уплотнения покрытия.
Задача настоящего дипломного проекта - увеличение срока службы асфальтобетонных покрытий путем повышения степени уплотнения.
Для реализации поставленной задачи применяется принципиально новый способ уплотнения, основанный на воздухоудаляющей технологии, разработанной профессором Королевым Н.Е. (г. Москва) и к.т.н. Кромским Е.И. (г. Челябинск).
Модернизированный асфальтоукладчик с новым рабочим органом позволяет создать предельно плотную структуру материала, недоступную для стандартного рабочего органа.
В качестве исполнительного механизма нового рабочего органа применена оригинальная конструкция, основанная на конструкции щековых дробилок. Этим достигается большой выигрыш в силе при минимальных затратах мощности на привод.

Техническая характеристика
1.Ширина укладки 3,5 м
2.Максимальная производительность 600 т/ч
3.Номинальная частота 100кВт
4.Частота вращения 2000 мин
5.Масса 22 т
6.Топливный бак 300 л
7.Максимальная скорость при перегоне 4,5 км/ч
8.Максимальная скорость при укладке 24 м/ч
9.Вместимость бункера 13т

Состав: Базовый асфальтоукладчик(ОВ), модернизированная машина(ОВ), рабочий орган(СБ), деталировка(вкладыш, маховик, палец, шатун, вал, нагнетатель, козырек, плита нагнетателя, плита сменная, проушина, проушина опорная, эксцентрик, корпус подшипника, проушина шатуна верхнего, проушина шатуна нижнего), корпус подшипника(Тех.обработка), генеральный план участка, план ремонтно-механического участка, карта смазки, ПЗ Язык документа

Софт: Компас-3D 12

Просмотр файлов
ПЗ готовая/1.Аналитическая часть.docx
ПЗ готовая/2.Конструкторская часть.docx
ПЗ готовая/3.Технология.docx
ПЗ готовая/4.Экономика.docx
ПЗ готовая/5.БЖД.docx
ПЗ готовая/Аннотация лист 1.doc
ПЗ готовая/Аннотация лист 2.doc
ПЗ готовая/Введение.doc
ПЗ готовая/Доклад на защиту.docx
ПЗ готовая/Заключение.docx
ПЗ готовая/Литература.docx
ПЗ готовая/Оглавление.doc

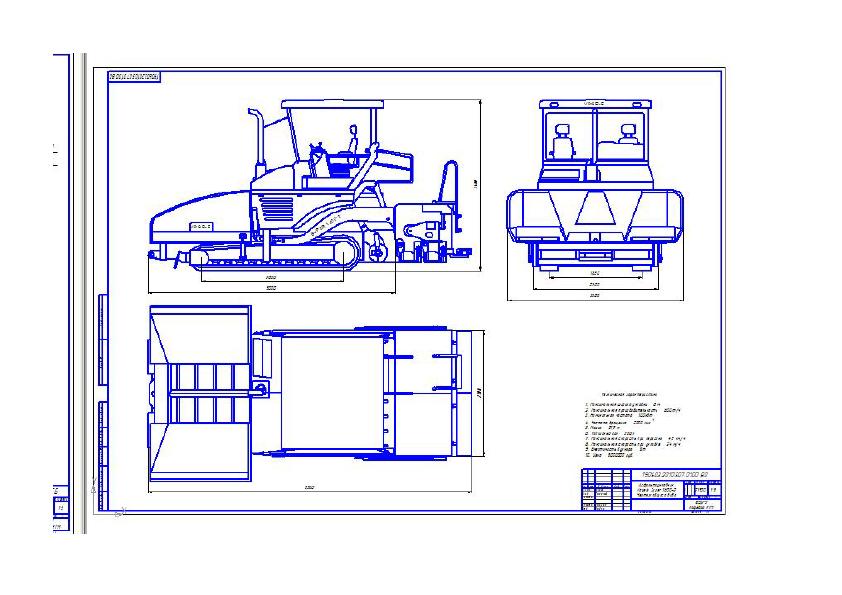

Чертежи готовые/1 лист (общий вид базовой машины).bak
Чертежи готовые/1 лист (общий вид базовой машины).cdw
Чертежи готовые/10 лист (карта смазки рамка).bak
Чертежи готовые/10 лист (карта смазки).bak
Чертежи готовые/10 лист (карта смазки).cdw
Чертежи готовые/10 лист (карта смазки).cdw.bak
Чертежи готовые/10 лист (карта смазки).frw
Чертежи готовые/11 лист БЖД рамка.bak
Чертежи готовые/11 лист БЖД рамка.cdw
Чертежи готовые/11 лист БЖД рамка.cdw.bak
Чертежи готовые/11 лист БЖД.frw
Чертежи готовые/12 лист экономика рамка.cdw
Чертежи готовые/12 лист экономика рамка.cdw.bak
Чертежи готовые/12 лист экономика.bak
Чертежи готовые/12 лист экономика.frw
Чертежи готовые/2 лист (общий вид модернезированной машины).bak
Чертежи готовые/2 лист (общий вид модернезированной машины).cdw
Чертежи готовые/3 лист (рабочий орган).bak
Чертежи готовые/3 лист (рабочий орган).cdw
Чертежи готовые/3 лист (рабочий орган).cdw.bak
Чертежи готовые/7 лист (технологическая часть).bak
Чертежи готовые/7 лист (технологическая часть).cdw
Чертежи готовые/8 лист (генеральный план).bak
Чертежи готовые/8 лист (генеральный план).cdw
Чертежи готовые/9 лист (план участка).bak
Чертежи готовые/9 лист (план участка).cdw
Чертежи готовые/Super 1600-2.jpg
Чертежи готовые/Деталировка 4, 5, 6 листы/4 лист/Вал (А2).bak
Чертежи готовые/Деталировка 4, 5, 6 листы/4 лист/Вал (А2).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/4 лист/Нагнетатель (А2).bak
Чертежи готовые/Деталировка 4, 5, 6 листы/4 лист/Нагнетатель (А2).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/4 лист/Спецификация.bak
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Козырёк (А4).bak
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Козырёк (А4).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Маховик (А4).bak
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Палец (А4).bak
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Палец (А4).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Плита нагнетателя (А4).bak
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Плита нагнетателя (А4).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Плита сменная (А4).bak
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Плита сменная (А4).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Проушина (А4).bak
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Проушина (А4).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Проушина опорная (А4).bak
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Проушина опорная (А4).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Спецификация.bak
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Спецификация.spw
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Эксцентрик (А4).bak
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист/Эксцентрик (А4).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист/Корпус подшипника (А4).bak
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист/Корпус подшипника (А4).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист/Проушина шатуна верхнего (А4).bak
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист/Проушина шатуна верхнего (А4).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист/Проушина шатуна нижнего (А4).bak
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист/Проушина шатуна нижнего (А4).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист/Спецификация 01.bak
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист/Спецификация 01.spw
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист/Спецификация 02.bak
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист/Спецификация 02.spw
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист/Стержень шатуна (А4).bak
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист/Стержень шатуна (А4).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист/Шатун верхний (А3).bak
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист/Шатун верхний (А3).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист/Шатун нижний (А3).bak
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист/Шатун нижний (А3).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/Вкладыш (А4).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/Маховик (А4).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/Палец (А4).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/Палец 3 (А4).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/Спецификация 3 лист.bak
Чертежи готовые/Деталировка 4, 5, 6 листы/Спецификация 3 лист.spw
Чертежи готовые/Деталировка 4, 5, 6 листы/Спецификация ВО.bak
Чертежи готовые/Деталировка 4, 5, 6 листы/Спецификация ВО.spw
Чертежи готовые/Деталировка 4, 5, 6 листы/Шатун половина 2 (А3).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/Шатун половина (А3).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/Шатун половина 2 сварной (А3).cdw
Чертежи готовые/Деталировка 4, 5, 6 листы/Шатун стержень (А4).cdw
Чертежи готовые/Карта смазки (фрагмент).bak
Чертежи готовые/Карта смазки (фрагмент).frw
Чертежи готовые/Карта смазки новая.bak
Чертежи готовые/Карта смазки новая.frw
Чертежи готовые/Кшм.jpg
Чертежи готовые/Техн без.jpg
Чертежи готовые/Техника безопасности.frw
Чертежи готовые/Деталировка 4, 5, 6 листы/4 лист
Чертежи готовые/Деталировка 4, 5, 6 листы/5 лист
Чертежи готовые/Деталировка 4, 5, 6 листы/6 лист
Чертежи готовые/Деталировка 4, 5, 6 листы
ПЗ готовая
Чертежи готовые
