Модернизация тяжелого автогрейдера ДЗ-98

Дипломный проект на тему: «Модернизация тяжелого автогрейдера ДЗ-98 с целью повышения эффективности и производительности работы». Специальная часть: «Усовершенствование конструкции рабочего оборудования»

Дипломный проект на тему: «Модернизация тяжелого автогрейдера ДЗ-98 с целью повышения эффективности и производительности работы», со специальной частью «Усовершенствование конструкции рабочего оборудования» представляется для итоговой аттестации автора и присвоения квалификации инженера-механика.
В дипломном проекте приведены общие сведения, классификация и обзор существующих моделей автогрейдеров, описана конструкция тяжелого автогрейдера ДЗ-98. На основе анализа приведенных материалов предложена модернизация рабочего оборудования автогрейдера. Проведены необходимые расчеты для определения основных параметров автогрейдера и рабочего оборудования, проверка прочности основных деталей.
В разделе «Безопасность и экологичность работы» освещены вопросы охраны труда, техники безопасности, противопожарной безопасности машины и экологичности.
Целесообразность модернизации обоснована расчетом технико-экономических показателей. Экономический эффект от модернизации составил 171200 тенге в год при сроке окупаемости 2,76 года.
Пояснительная записка изложена на 86 страницах, графическая часть содержит 8 листов формата А1.

В данной работе модернизация автогрейдера заключается в применении газовоздушной смазки грейдерном отвале. От расположенных за двигателем нагнетателей воздух через приемные коробки и воздухопроводы подается к распределителю клапанного типа на тяговой раме. Два гибких резиновых рукава соединяют распределитель с нижней коробкой жесткости отвала.
Конструкция отвала (рис. 2.7) отличается от серийного тем, что коробка жесткости заварена плотным швом и разделена перегородкой на две равные камеры, оборудованные патрубками для подвода сжатого воздуха. В нижней части лобового листа, несколько выше верхней кромки ножей, имеется ряд отверстий, прикрытых подложенным под ножи козырьком в виде пластины толщиной 1,5 мм.

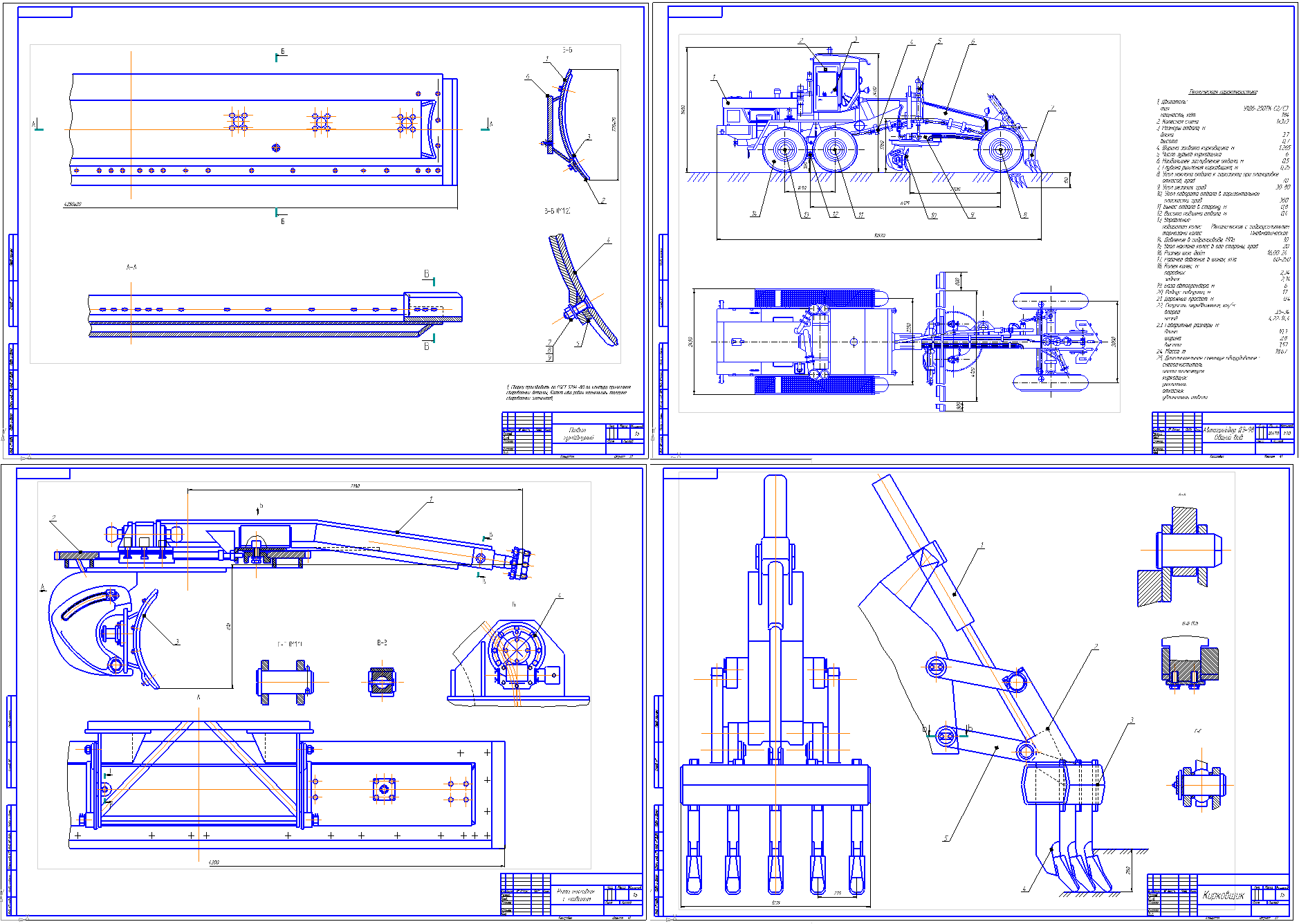

Состав: Сборочный чертеж(СБ), Вид общий (ВО), Спецификации, Деталировка, Гидро-и кинематическая схемы, ПЗ Язык документа
