"Автогрейдер ДЗ-122"

Национальный университет водного хозяйства и природоведения
Кафедра строительных, дорожных, мелиоративных машин и оборудования
Курсовой проект на тему: "Автогрейдер ДЗ-122 "
Ровно 2012

В данном проекте рассматривается:
1 Определение основных параметров автогрейдера
2 Тяговый расчет автогрейдера
3 Расчет на прочность оборудования автогрейдера
3.1. Расчет основной рамы
3.2. Расчет тяговой рамы
3.3. расчет отвала
4 Расчет механизмов управления рабочим оборудованием автогрейдера
4.1. Механизм подъема отвала
4.2. Механизм поворота отвала
4.3. Механизм изменения угла резания отвала
4.4. Механизм выдвижения отвала
4.5. Механизм вынесения тяговой рамы в сторону
5 Расчет автогрейдера на устойчивость
5.1. Расчет продольной устойчивости
5.2. Расчет поперечной устойчивости
5.3. Расчет производительности автогрейдера

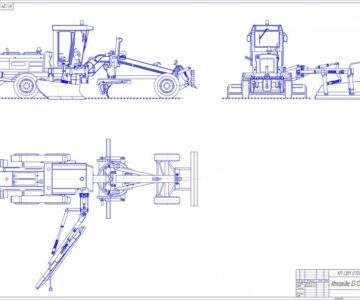

Графическая часть содержит общий вид автогрейдера, детализацию,гидросхему автогрейдера.
Курсовой проект содержит 3 листа формата А1, 58 старниц пояснительной записки, содержащей 27 рисунков.

Автогрейдеры применяют для планировки и профилирования дорог, сооружения высоких насыпей и профильных выемок, отрывки дорожного корыта и распределения в нем каменного материала, зачистки дна каналов, планировка территорий, засыпки траншей, рвов, канав и ям, а также очистки дорог, строительных площадок , городских магистралей и площадей от снега в зимнее время. Автогрейдеры используются на грунтах I ... III категорий. При работе автогрейдер совершает ряд последовательных проходов: резка грунта, его перемещение, разравнивание и планировка поверхности сооружения. Современные автогрейдеры конструктивно подобны и выполнены в виде самоходных трехосных ма-шин с полноповоротные грейдерным отвалом, с механической или гидромеханической трансмиссией и гидравлической системой управления рабочими органами.
Автогрейдер состоит из следующих основных частей: длинной и изогнутой в средней части основной рамы, служит для установки на ней всех механизмов автогрейдера и опирается сзади на заднюю тележку, снабженную балансирами с ведущими колесами, а спереди на переднюю ось с управляемыми колесами; двигателя, закрепленного сверху рамы над задней тележкой; трансмиссии, передающей вращение от двигателя к ведущим колесам, гидронасосов и пр .; отвала, расположенного в пространстве под выгнутой узкой в плане частью рамы, называемой хребтовой балкой, на специальной тяговой раме, закрепленного с помощью сферического шарнира на концевой части хребтовой балки над передней осью и двух гидроцилиндров подъема отвала, установленных на кронштейнах с двух сторон хребтовой балки в ее самой приподнятой части; кабины с органами и пультом управления и сиденьем машиниста; дополнительного оборудования (отвала бульдозера, кирковщика и др) из гидроцилиндра для их привода; капота с откидными стенками, закрывающего двигатель, и електоросистемы сигнализации и освещения.

Техническая характеристика автогрейдера
Вес, кг ......... 14700
Номинальная мощность двигателя, кВт ...... 99
Скорости, км / ч
вперед .......... 7,4 ... 43
надаз ......... 7,7 ... 25,2
Тип управления рабочим оборудованием ....... гидравлическое
рабочее оборудование
грейдерный отвал, мм
длина .......... 3720
высота .......... 620
Тип ходовоиво системы ......... пневмоколесном
Число колес .......... 6

Состав: Общий вид автогрейдера,Деталировка, Гидросхема автогрейдера,Спецификация. Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
Автогрейдер ДЗ-122/1. Визначення основних параметрів автогрейдера.doc
Автогрейдер ДЗ-122/2. Тяговий розрахунок автогрейдера.doc
Автогрейдер ДЗ-122/3. розрахунок на міцність обладнання автогрейдера.doc
Автогрейдер ДЗ-122/4. Розрахунок механізмів управління робочим обладнанням автогрейдера.doc
Автогрейдер ДЗ-122/5. Розрахунок автогрейдера на стійкість.doc
Автогрейдер ДЗ-122/Patenti.doc
Автогрейдер ДЗ-122/Висновок.doc
Автогрейдер ДЗ-122/Зміст вступ.doc
Автогрейдер ДЗ-122/література.doc
Автогрейдер ДЗ-122/лист 1 вид1.cdw
Автогрейдер ДЗ-122/лист 2 Гидросхема Автогрейдера.cdw
Автогрейдер ДЗ-122/лист 3 Деталювання.frw
Автогрейдер ДЗ-122/Патентний пошук.doc
Автогрейдер ДЗ-122/СпецификацияОВ.spw
Автогрейдер ДЗ-122/техніка безпеки.doc
Автогрейдер ДЗ-122/Титулка.doc
Автогрейдер ДЗ-122
