Автогрейдер средний трехосный

Ростовский государственный университет путей сообщения
Кафедра "Транспортные машины и триботехника"
Курсовой проект по дисциплине "Строительные и дорожные машины"
На тему "Расчет автогрейдера"
Ростов-на-Дону 2012

Объектом разработки является автогрейдер легкий трехосный. Определены основные параметры машины.

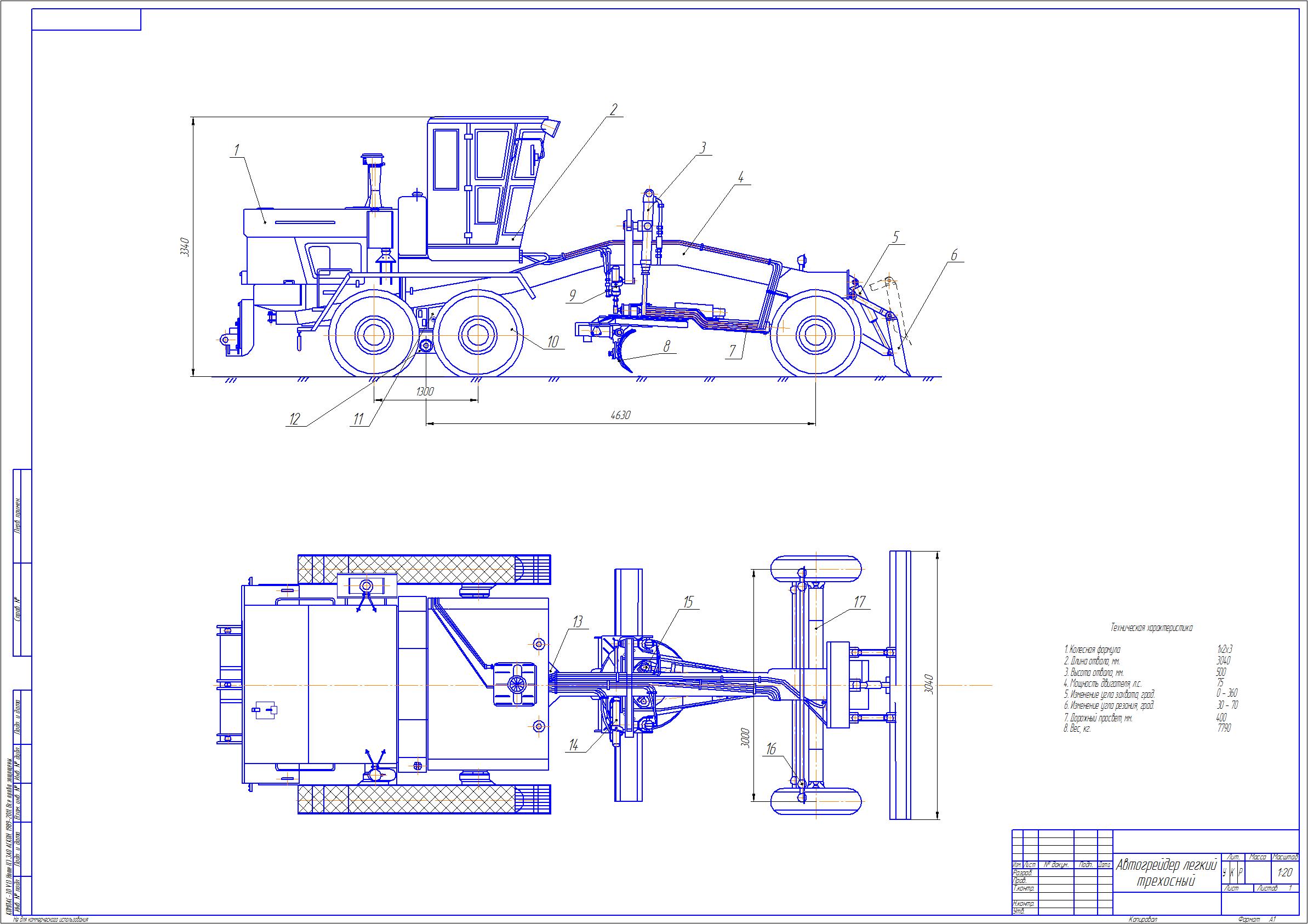

Графическая часть содержит чертеж автогрейдера
Курсовой проект содержит 28 страниц пояснительной записки, содержащей 3 рисунка и 2 источника, 1 лист формата А1 графической части и 1 лист формата А4 спецификации
Техническая характеристика:
Колесная формула - 1х2х3
Длина отвала, мм - 3040
Высота отвала, мм - 500
Мощность двигателя, л.с. - 75
Изменение угла захвата, град - 0 - 360
Изменение угла резанья, град - 30 - 70
Дорожный просвет, мм. - 400
Вес, кг. - 7790

Состав: ВО, Спецификация, Расчеты Язык документа

Софт: Компас-3D 13 Home

Просмотр файлов
Спецификация Тен.bak
Спецификация Тен.spw
титульный СДМ Тен.docx
Автогрейдер готовый.bak
Автогрейдер готовый.cdw
курсовой Игорь ДСМ автогрейдер легкий трехостный.doc
