Операция Укомплектация-2

Автокран КТА-40.01 «Силач»

Национальный транспортный университет. Кафедра «Дорожные машины». Специальность "Техническое обслуживание и ремонт дорожно-строительных машин". Киев 2012 год

Технические характеристики
Автокран КТА-40.01 «Силач»
Грузоподъемность максимальная, т 40,0
Вылет при максимальной грузоподъемности, м 3,0
Высота подъема крюка, м 36
Длина стрелы, м 9,8-36,6
Количество секций стрелы, шт 5
Радиус поворота при работе крана, град 360
Частота вращения, об/мин 0,2 0,96
Максимальный грузовой момент, тс. м 120
Глубина опускания крюка, м 3,0
Скорость подъема-опускания груза:
-макс. массы, м /мин, не менее 5,0
Время полного изменения вылета, с 45,0
Радиус поворота при движении крана, м 12,0
Габаритные размеры крана:
- длина, м -11,5
- ширина, м -2,5
- высота, м -3,98
База выносных опор:
- по длине, м 7,0
- по ширине, м 7,0

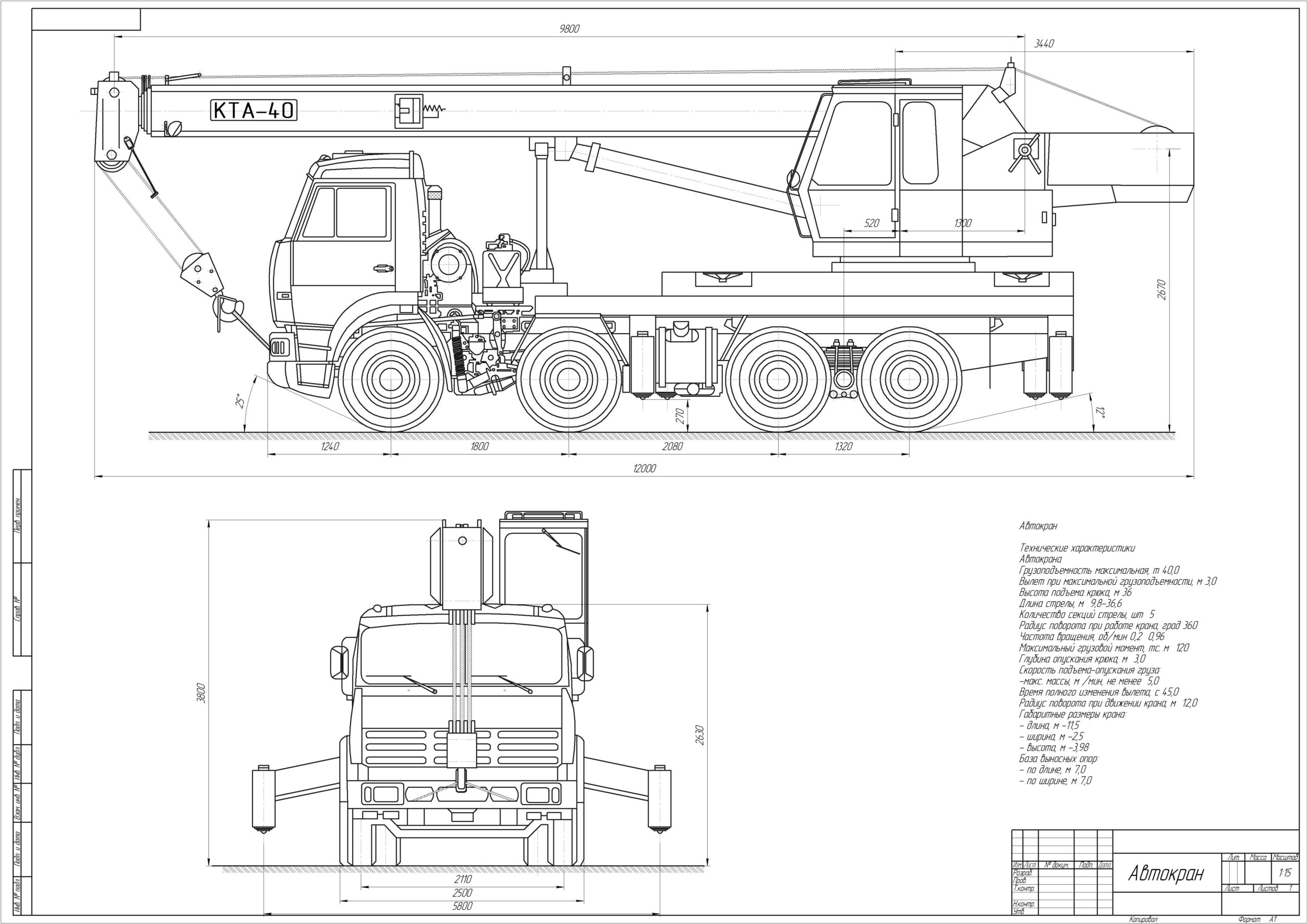

Состав: Чертеж общего вида автокрана на базе КамАЗ, букса, гильза, крышка, гидроцилиндр, технологический процесс сборки гидроцилиндра, шток, технологический процесс изготовления штока. Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
avtokran/Автокран ВО.cdw
avtokran/Букса.cdw
avtokran/Гильза.cdw
avtokran/Крышка ГЦ.cdw
avtokran/Тех. проц. сборки.cdw
avtokran/технология шток.cdw
avtokran/Цилиндр ВО.cdw
avtokran/Шток.cdw
avtokran
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
