Бетоносмеситель гравитационный СБ-94 с гидравлическим приводом

Дипломный проект гр СДМ-1-07
Спроектировать гравитационный бетоносмеситель с производи-тельностью Q=4.95 м3/час с гидравлическим приводом.

Обзор и анализ патентных изобретений
Описание,принцип работы бетоносмесителей
Расчет гравитационного бетоносмесителя
Технологическая часть
БЖД
Технико-экономические показатели

Приготовление бетонных смесей в гравитационных смесителях про-изводится путем смешивания компонентов в барабанах, на внутренних стенках которых жестко закреплены лопасти. При вращении барабана смесь поднимается на определенную высоту, с которой падает вниз и впоследствии снова поднимается вверх лопастями, жестко прикрепленными к внутренней поверхности барабана.

К преимуществам гравитационных бетоносмесителей относятся:
1) простота конструкции и кинематической схемы;
2) возможность работы на смесях с крупностью заполнителя 120…150 мм;
3) незначительное изнашивание рабочих органов;
4) малая энергоемкость;
5) простота в обслуживании и эксплуатации;
6) низкая себестоимость приготовления смеси.

Документация

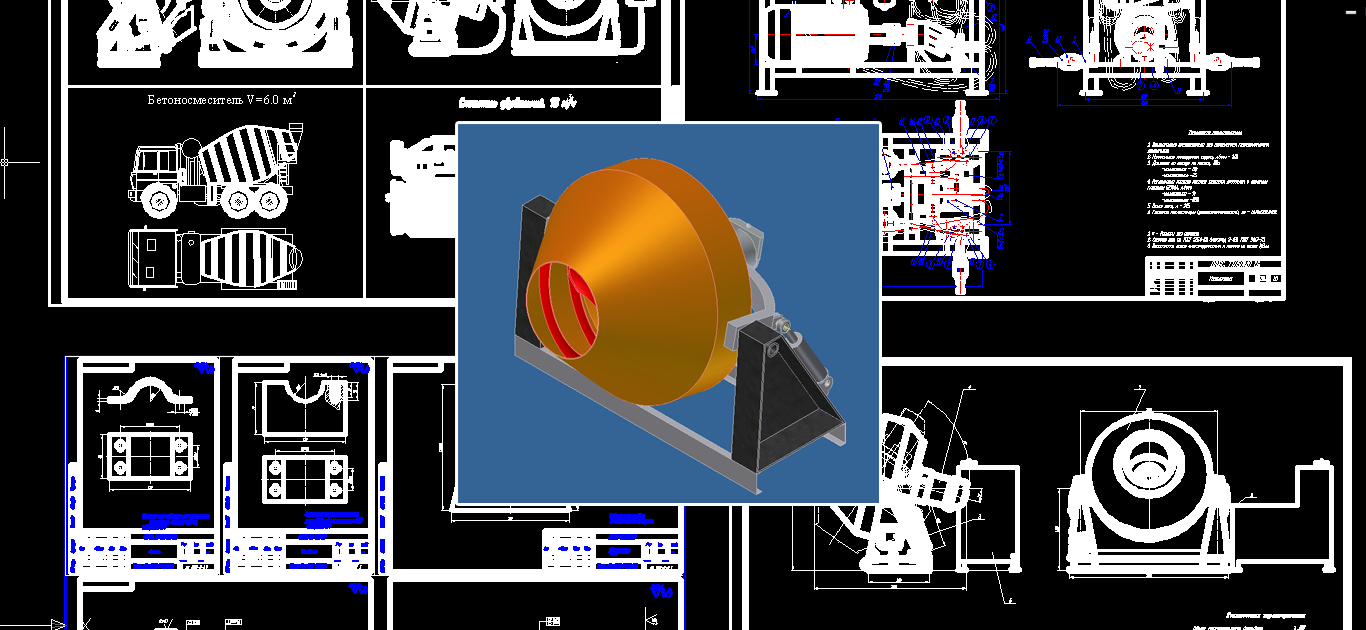

ДП.БС.77.00.00.00.СБ Сборочный чертеж бетоносмесителя
Техническая характеристика
Объем смесительного барабана 3,1м
Производительность 4,9 м³/ч
Максимальная крупность заполнителя 120мм
Частота вращения на валу гидромотора nном-30 об/мин.
Число циклов в час 30 зам/ч
Угол наклона смесительного барабана 15град.
Привод наклона барабана Гидравлический
Масса 1200кг

ДП.БС.77.00.00.00.ПЗ Пояснительная записка

Сборочные единицы
ДП.БС.77.01.00.00.СБ Барабан
ДП.БС.77.02.00.00.СБ Рама

Прочие изделия
Гидроцилиндр
Гидромотор

Маслостанция
Технические характеристики:
1. Маслостанция предназначена для управлениея гидроцилиндрами движителей.
2. Номинальная приведенная подача, л/мин - 160.
3. Давление на выходе из насоса, МПа:
-номинальное - 20;
-максимальное -35.
4. Регулировка расхода рабочей жидкости дросселем с обратным клапаном 62900А, л/мин:
-минимальная - 9;
-максимальная -320.
5. Объем бака, л - 145.
6. Габариты маслостанции (длинахширинахвысота), мм - 1640х1180х1490.

Патентный поиск
Бетоносмеситель СБ-103
Бетоносмеситель СБ-94
Смеситель двухвальный. 18 м/ч
Бетоносмеситель автомобильный V=6.0 м

3D Модели в архиве нет.

Состав: Сборочный чертеж(СБ), Барабан, Лента, Привод, Детали, ПЗ, Патентный поиск, Схема автоматического управления БСУ на базе системы"АКА-бетон" , Спецификации Язык документа

Софт: AutoCAD, DWG

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Бетоносмеситель гравитационный СБ-94 с гидравлическим приводом

Просмотр файлов
Смеситель гравитационный СБ-94/.picasa.ini
Смеситель гравитационный СБ-94/086 - Смеситель гравитационный СБ-94.dwg
Смеситель гравитационный СБ-94/11.jpg
Смеситель гравитационный СБ-94/1111111111111с.jpg
Смеситель гравитационный СБ-94/22222222222222с..jpg
Смеситель гравитационный СБ-94/4444444444с..jpg
Смеситель гравитационный СБ-94/509823601_7.jpg
Смеситель гравитационный СБ-94/55555555555с..jpg
Смеситель гравитационный СБ-94/CG-63.30xS.11.jpg
Смеситель гравитационный СБ-94/Thumbs.db
Смеситель гравитационный СБ-94/диплом.doc
Смеситель гравитационный СБ-94/Спецефикация/1111.doc
Смеситель гравитационный СБ-94/Спецефикация/22222.doc
Смеситель гравитационный СБ-94/Спецефикация/33333.doc
Смеситель гравитационный СБ-94/Спецефикация/Спецификация бланк1.doc
Смеситель гравитационный СБ-94/Спецефикация/Спецификация бланк2.doc
Смеситель гравитационный СБ-94/Спецефикация
Смеситель гравитационный СБ-94
