Бульдозер и рыхлитель с гидравлическим управлением на тракторе Т-140

Спроектировать навесное оборудование рыхлителя для мерзлых грунтов на промышленном образце трактора Т-140 (на тракторе подвешен бульдозер). Исходные данные: номинальное тяговое усилие трактора Тн=15 mc; наибольшая глубина рыхления 0.75 м; расстояние между зубьями 750 мм; количество зубьев 3 шт.; рабочая скорость передвижения 3 км/ч, управление гидравлическое.

Формула изобретения:
Устройство для разработки высокопрочных грунтов, включающее смонтированную на базовой машине П- образную раму с боковыми направляющими и закрепленным между ними, в верхней части упором, располо¬женную в боковых направляющих с возможностью перемещения . траверсу с по -пружиненными поворотными крюковыми захватами, соединенными между собой посредством гибкой связи, распложенной с возможностью взаимодействия с упором П-образной рамы, расположенный в боковых направляющих ударный груз с центральным отверстием и расположенными с возможностью взаимодействия с крюковыми захватами упорами, рыхлительный клин, хвостовик которого расположен с возможностью фиксированного вертикального переме¬щения в центральном отверстии ударно¬го груза и имеет расположенный в вер¬хней части ограничитель перемещения ударного груза, и механизм подъема траверсы, отличающееся тем, что уст¬ройство снабжено муфтой сцепления для соединения огра-ничителя с удар¬ным грузом, а рыхлительный клин вы¬полнен с симметрично расположенными на нем по винтовой линии концентра¬торами напряжений в виде треугольных пластин.

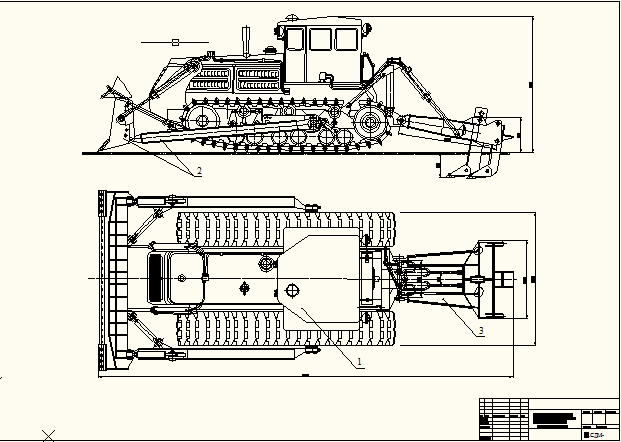

Состав: Сборочный чертеж, Рабочее оборудование, Гидравлическая схема рыхлителя, Технико экономическое обоснование, Навесное оборудование рыхлителя, Рама рыхлителя, Деталировка, Спецификации, Записка Язык документа

Софт: AutoCAD, DWG

Сайт: www

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Бульдозер и рыхлитель с гидравлическим управлением на тракторе Т-140

Просмотр файлов
DIPLOM Рыхлитель/доки/диплом.doc
DIPLOM Рыхлитель/Спецификация/диплом чертеж 1 спецификация.dwg
DIPLOM Рыхлитель/Спецификация/диплом чертеж 2 спецификация.dwg
DIPLOM Рыхлитель/Спецификация/диплом чертеж 3 спецификация.dwg
DIPLOM Рыхлитель/Спецификация/спецификация наконечник.dwg
DIPLOM Рыхлитель/Спецификация/спецификация форма гидравлика.dwg
DIPLOM Рыхлитель/Спецификация/спецификация форма 1.dwg
DIPLOM Рыхлитель/Спецификация/спецификация форма.dwg
DIPLOM Рыхлитель/Чертежи/диплом чертежи.dwg
DIPLOM Рыхлитель/доки
DIPLOM Рыхлитель/Спецификация
DIPLOM Рыхлитель/Чертежи
DIPLOM Рыхлитель
