Бульдозер на базе трактора Komatsu В85PX-15

Брянская ГСХА, кафедра стрительных и мелиоративных машин, курсовая работа по дисциплине «Строительные и дорожные машины» на тему «Модернизация бульдозера на базе трактора KOMATSU - D85PX-15»

В данной курсовой работе приведен анализ техники, технология выполнения бульдозерных работ, проведены расчеты на прочность, устойчивость , расчет привода рабочего оборудования и др. Курсовая работа содержит 3 чертежа фромата А1 графической части,2 спецификации к сборочным чертежам и 29 чтраниц пояснительной записки, В курсовой работе проведены расчеты бульдозера на базе трактора KOMATSU - D85PX-15.
техническая характеристика :
KOMATSU - D85PX-15 (бульдозер)
Nдв=180 кВт (241 л.с.)
B= 4365мм
H= 1370мм
Vгр=5,9м3
Тип хода: гусеничный
Тяговый класс 25т =245кН
Масса бульдозера: Мб= 27550кг =27,550т
Масса оборудования: Моб=3343кг =3,343т
Максимальная скорость: νmax=10км/ч =2,77м/с
Максимальное заглубление: hmax= 568мм
Скорость бульдозера на 1-ой передаче: ν1=3,6км/ч =1 м/с
Скорость бульдозера на 2-ой передаче: ν2=6км/ч =1,66 м/с
Скорость бульдозера на 3-ей передаче: ν3=10км/ч =2,77 м/с

Состав: Бульдозер (ВО), рабочее оборудование (СБ), деталировка, 2 спецификации, ПЗ Язык документа

Софт: КОМПАС-3D V14SP0

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Бульдозер на базе трактора Komatsu В85PX-15

Просмотр файлов
Курсовик Komatsu В85PX-15/
Курсовик Komatsu В85PX-15/ПЗ/
Курсовик Komatsu В85PX-15/ПЗ/1+.docx
Курсовик Komatsu В85PX-15/ПЗ/1. Спец. Бульдозер+.cdw
Курсовик Komatsu В85PX-15/ПЗ/2+.docx
Курсовик Komatsu В85PX-15/ПЗ/3+.docx
Курсовик Komatsu В85PX-15/ПЗ/введение+.docx
Курсовик Komatsu В85PX-15/ПЗ/приложение+.doc
Курсовик Komatsu В85PX-15/ПЗ/Спецификация на Бульдозерное оборудование.cdw
Курсовик Komatsu В85PX-15/ПЗ/титул и содержание.docx
Курсовик Komatsu В85PX-15/чертежи/

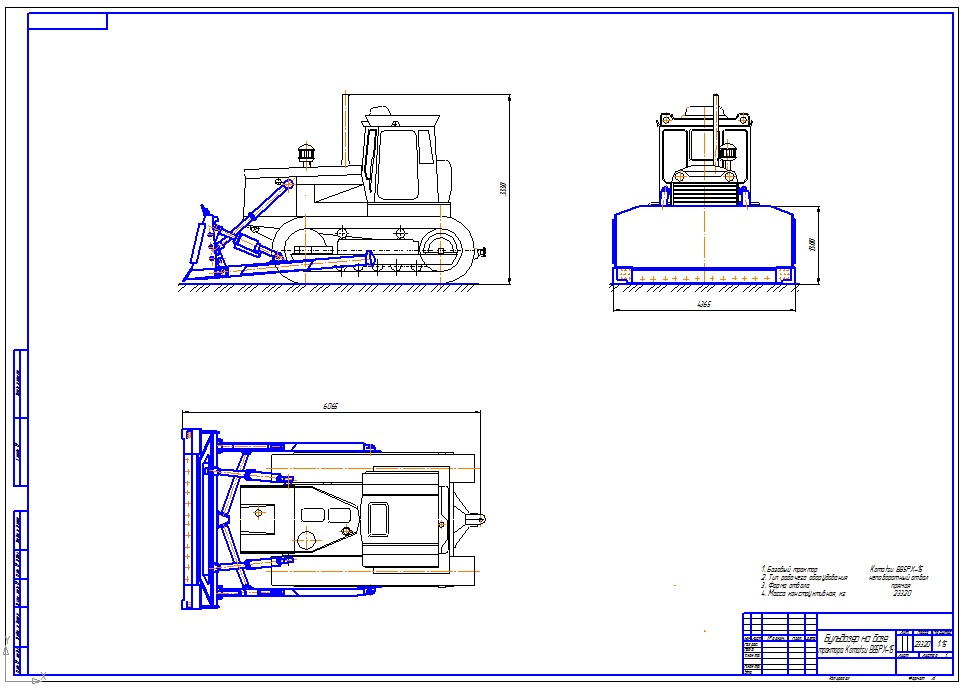

Курсовик Komatsu В85PX-15/чертежи/Бульдозерное оборудование.cdw
Курсовик Komatsu В85PX-15/чертежи/деталировка.frw
Курсовик Komatsu В85PX-15/чертежи/коматсу.cdw
