Бульдозер с поворотным отвалом на бозе трактора Беларус-2103

Белорусско-Российский университет, кафедра "Тягово-транспортные машины", Машины для земляных работ, 2016

Исходные данные: масса бульдозера - 12 т.
В результате работы над темой проекта была разработана конструкция бульдозерного оборудования на базе трактора «Беларус» 2103-02.
Для разработки конструкции в соответствии с темой был произведен обзор патентной и технической литературы. Выполнен расчет основных параметров, на основании которых был произведен тяговый и мощностный расчет.
В разделе расчеты на прочность были рассмотрены основные расчетные положения отвала и определены нагрузки, действующие на рабочий орган, произведен расчет цапфы крепления универсальной рамы.

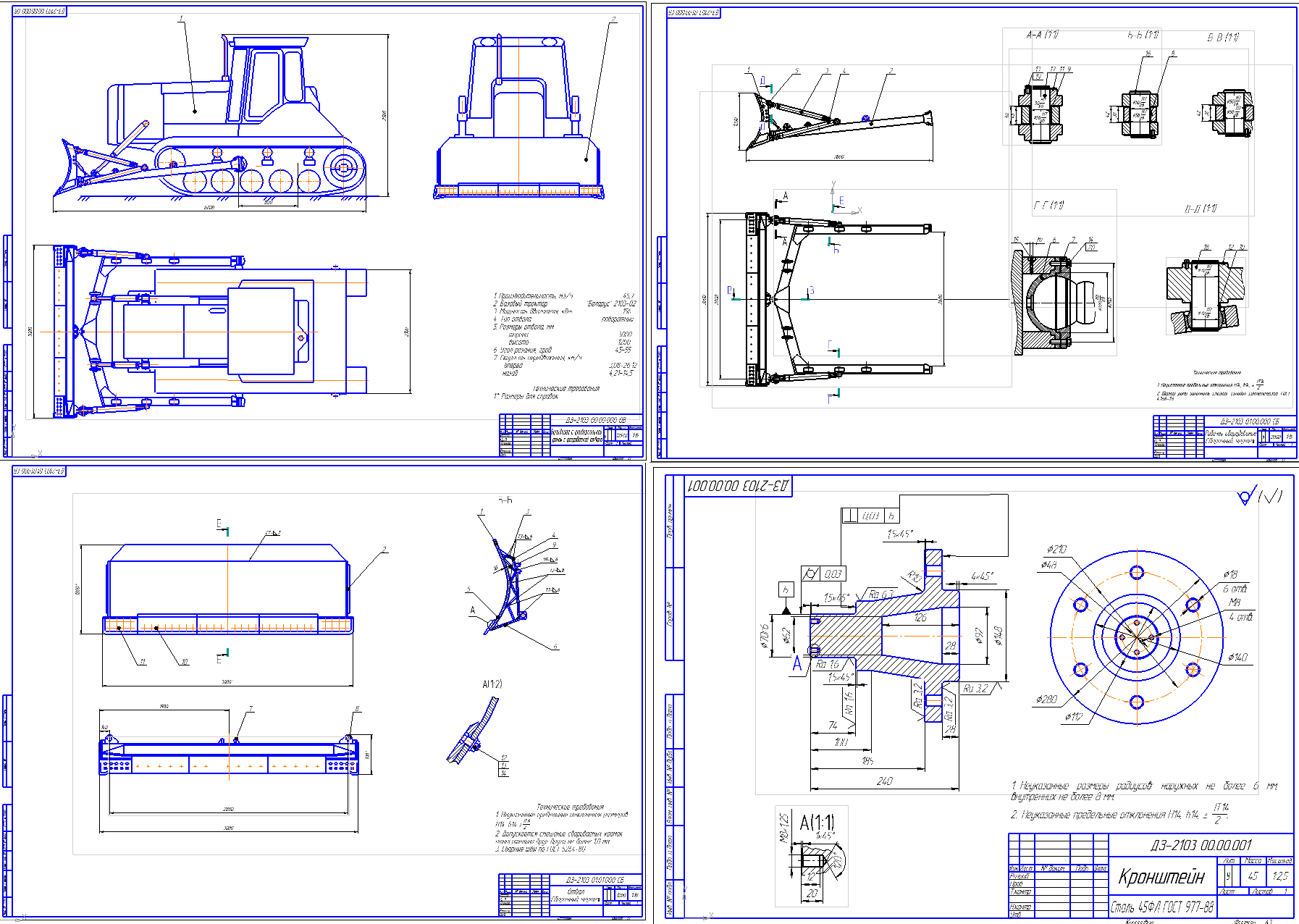

Графическая часть проекта состоит из следующих чертежей формата А1: чертеж общего вида проектируемой машины; сборочных чертежей рабочего оборудования и отвала; рабочих чертежей деталей, 3D модели одной из детали (выполнена картинкой).

Содержание
Введение
1 Патентно-технический анализ
1.1 Назначение, область применения и классификация
1.2 Обзор научно-технической литературы
1.3 Патентный анализ
1.4 Описание принятых решений при выполнении проекта
2 Выбор и расчет основных параметров
2.1 Выбор базового шасси
2.2 Расчет отвала
2.3 Расчет параметров бульдозера
3 Тягово-мощностной расчет
4 Расчет производительности бульдозера
5 Расчеты на прочность
5.1 Выбор расчетных положений
5.2 Расчет усилий, действующих в шарнирах крепления универсальной рамы
5.3 Расчет сил, действующих на раму
5.4 Расчет рамы на прочность
7 Охрана труда
8 Метрология и стандартизация
Заключение
Список литературы
Приложение (спецификации)

Состав: Бульдозер (ОВ), Рабочее оборудование (СБ), Отвал (СБ), Деталировка (втулка шаровая, кронштейн, крышка, крышка, проушина, +картинка кронштейна 3D), Спецификации, ПЗ Язык документа
