Бульдозер тягового класса 15 ТС

Гусеничный промышленный трактор тягового класса 15

Техническая характеристика
База ДЗ-138
Модель трактора Т-200
Тяговый класс,тс 15
Клиренс (при рогруженных грунтозацепах) 407
Габаритные размеры втранспортном положении навески,мм
длина 6900
ширина 3640
высота 3145
Масса,кг
в снаряженном состоянии 21580
сухая 16000
Номинальная мощность ,КВт(л.с.) 150(200)
Рыхлительное оборудование
Величина максимального заглубления зуба, мм 700
Количество зубьев 1
Ширина наконечника, мм 95
Масса рыхлительного оборудования, кг 2880
Бульдозерное оборудование
Высота отвала,мм 1200
Угол резания,град 55
Угол перекоса отвала,град 14
Подем отвала над опорной поверхностью,мм 935
Опускание отвала ниже опорной поверхности,мм 500
Управление подемом и пусканием отвала, гидравлическое
Количество гидроцилиндров подема и опускания отвала 2
Количество гидроцилиндров перекоса отвала 2

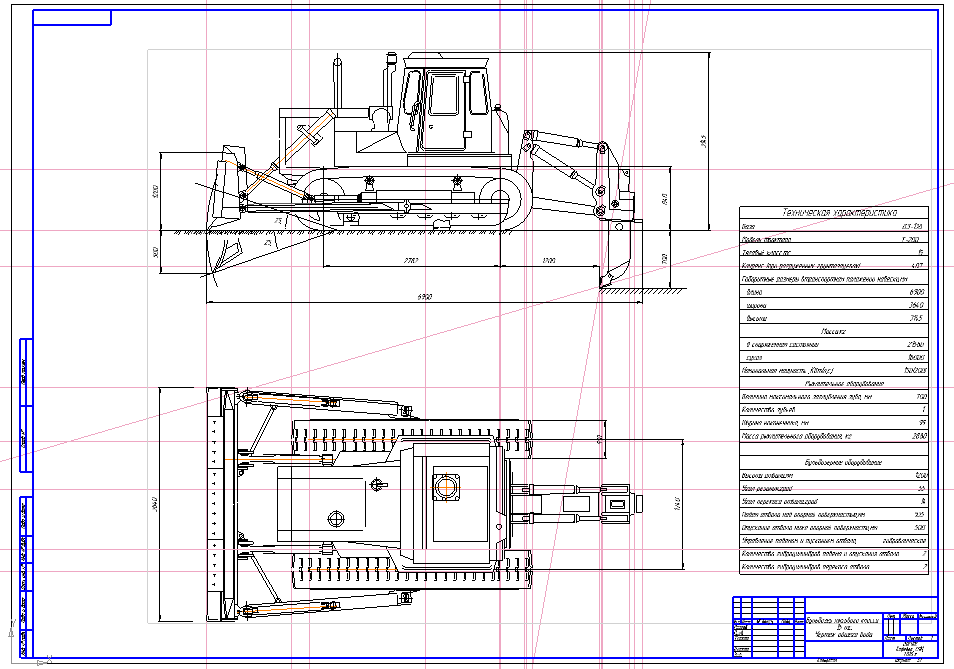

Состав: Чертеж обшего вида + ТХ Язык документа

Софт: Компас V11

Просмотр файлов
МАШИНА.cdw
