Бульдозерно рыхлительный агрегат на базе трактора Т-330

Курсовой проект по СДМ. В состав входят чертежи отвала, рыхлителя, главный вид бульдозера. Также есть пояснительная записка с расчетами. Готовый курсовой проект.

Курсовой проект представлен на 49 листах расчетно-пояснительной записки формата А4 и 3 листах чертежей формата А1.

Целью проекта является разработка бульдозерно-рыхлительного агрегата с отвалом адаптированным под ковш погрузчика.
Данная цель достигается тем, что на основании выданного задания был выбран прототип, назначены весовые и геометрические параметры проектируемой машины, рассчитаны механизмы и проведены их проверки.
Особенность вновь спроектированной машины является:
- усовершенствованный отвал
- увеличена скорость перемещения машины при холостых пробегах до 15 км/ч;
- кабина машиниста закреплена на основной раме и не совершает качаний вверх-вниз при подъеме-опускании скреперного оборудования;
- наличие рыхлительного оборудования.
Выполненные компоновочные, проверочные и экономические расчеты подтвердили эффективную работоспособность спроектированной машины и целесообразность ее изготовления.

База трактор Т-330 — марка тяжелого промышленного трактора, выпускаемого на Чебоксарском заводе промышленных тракторов, сейчас ОАО "ПРОМТРАКТОР", с 1975 года. Трактор Т-330 первый в СССР имел переднее расположение кабины, что улучшало машинисту обзор бульдозерного оборудования.

Техническая характеристика
1. Базовый трактор Т-330
2. Класс базового промышленного трактора по
номинальному тяговому усилию, ТС 25
3. Управление рабочими органомиГидравлическое
4. Габаритные размеры, мм:
длина 8700
ширина 4500
высота 4280
5. Масса, кг:
а) трактора 39550
б) агрегат 54800

Рыхлительное оборудование
6. Величина максимального заглубления зубьев, мм 700
7. Количество зубьев 1
8. Ширина наконечника зуба, мм 110
9. Угол рыхления при крайнем нижнем положении зуба, градусов45
10. Наименьшее расстояние от низшей точки рамы до
опорной поверхности, мм 600
11. Расстояние от накончника зуба (в крайнем нижнем положении)
до оси ведущей звездочки трактора, мм 1830
12. Задний угол въезда в транспортном положении, град 20
13. Масса, кг 5390

Бульдозерное оборудование
14. Ширина отвала, мм 4500
15. Высота отвала, мм 1580
16. Высота козырька, мм 317

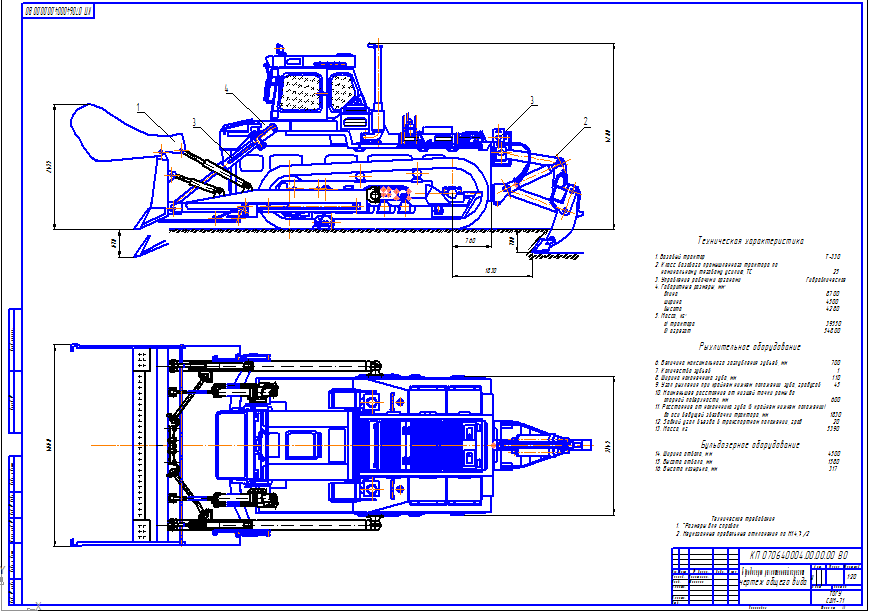

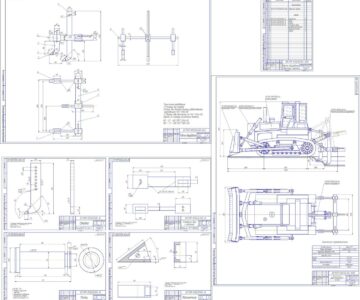

Состав: Вид общий (бульдозер), Отвал, рыхлитель, Спецификации, ПЗ Язык документа

Софт: Компас v10

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Бульдозерно рыхлительный агрегат на базе трактора Т-330

Просмотр файлов
Курсач СДМ/Колотилин Поясня.doc
Курсач СДМ/Колотилин Поясняк 2003.doc
Курсач СДМ/КОМПАС 5/Лист1 А1 ОБЩИЙ 5.cdw
Курсач СДМ/КОМПАС 5/Лист2 А1 ОТВАЛ 5.cdw
Курсач СДМ/КОМПАС 5/Лист3 А1 РЫХЛИТЕЛЬ 5.cdw
Курсач СДМ/КОМПАС 5/СПЕЦ БУЛЬДОЗЕР 2 5.cdw
Курсач СДМ/КОМПАС 5/СПЕЦ БУЛЬДОЗЕР 5.cdw
Курсач СДМ/КОМПАС 5/СПЕЦ ОБЩИЙ ВИД 5.cdw
Курсач СДМ/КОМПАС 5/СПЕЦ РЫХЛИТЕЛЬ 2 5.cdw
Курсач СДМ/КОМПАС 5/СПЕЦ РЫХЛИТЕЛЬ.cdw
Курсач СДМ/Лист1 А1 ОБЩИЙ.cdw
Курсач СДМ/Лист2 А1 ОТВАЛ.cdw
Курсач СДМ/Лист3 А1 РЫХЛИТЕЛЬ.cdw
Курсач СДМ/СПЕЦ БУЛЬДОЗЕР 2.cdw
Курсач СДМ/СПЕЦ БУЛЬДОЗЕР.cdw
Курсач СДМ/СПЕЦ ОБЩИЙ ВИД.cdw
Курсач СДМ/СПЕЦ РЫХЛИТЕЛЬ 2.cdw
Курсач СДМ/СПЕЦ РЫХЛИТЕЛЬ.cdw
Курсач СДМ/КОМПАС 5
Курсач СДМ
