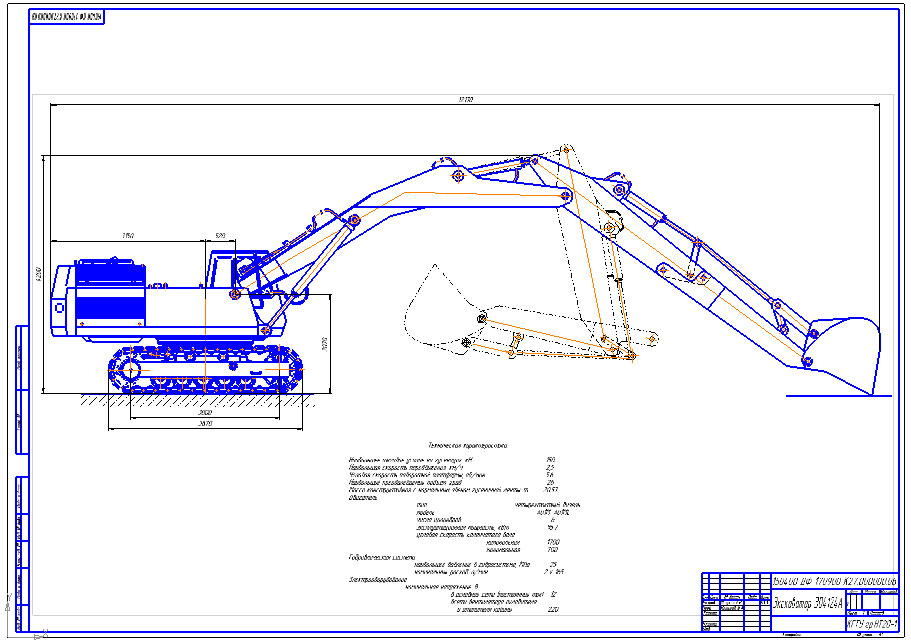

Чертеж экскаватор ЭО-4124 Общий вид

Чертеж экскаватора Экскаватор ЭО-4124А с технической характеристикой и общим видом

Техническая характеристика
Наибольшее тяговое усилие на гусеницах, кН 150
Наибольшая скорость передвижения, км/ч 2,5
Угловая скорость поворотной платформы, об/мин 5,6
Наибольший преодалеваемый подъем, град 26
Масса конструктивная с нормальным звеном гусеничной ленты, т 20,53
Двигатель
тип четырехтактный дизель
модель А01М, А01МС
число цилиндров 6
эксплуатационная мощность, кВт 95,7
угловая скорость коленчатого вала
номинальная 1700
минимальная 700
Гидравлическая система
наибольшее давление в гидросистеме, МПа 25
номинальный расход, л/мин 2 x 165
Электрооборудование
номинальное напряжение, В
в основной сети (постоянный ток) 12
в сети вентилятора охладителя
и отопителя кабины 220
