Чертеж виброкатка

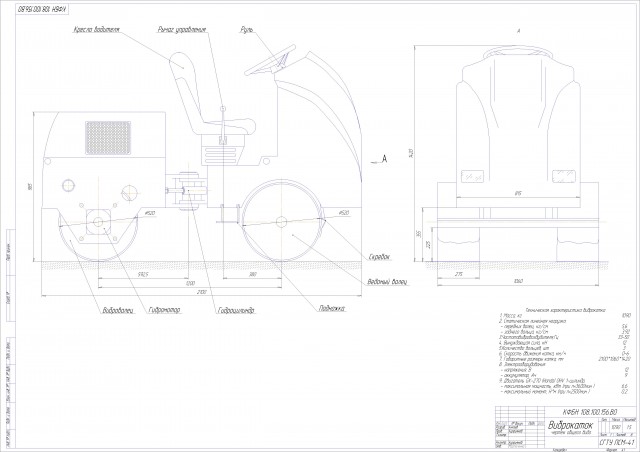

Чертеж общего вида виброкатка формат А1

Техническая характеристика виброкатка
1. Масса, кг 1090
2. Статическая линейная нагрузка:
- передних валец, кг/см 5,6
- заднего вальца, кг/см 3,92
3.Частотавибровозбудителя,Гц 33-50
4. Вынуждающая сила, кН 12
5.Количество вальцев, шт 3
6. Скорость движения катка, км/ч 0-6
7. Габаритные размеры катка, мм 2100*1060*1420
8. Электрооборудования:
- напряжения, В 12
- аккумулятор, Ач 9
9. Двигатель GX-270 (Honda) OHV 1-цилиндр.
- максимальная мощность, кВт (при n=3600мин ) 6,6
- максимальный момент, Н*м (при n=2500мин ) 0,2

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D, CDW
