Экскаватор ЭО-705 на базе МТЗ-952 для работы в стесненных условиях

ГУВПО "Белорусско-Российский Университет"
кафедра "Строительные, дорожные, подъемно-транспортные машины и оборудование"
Дипломный прект на тему "Экскаватор ЭО-705 на базе МТЗ-952 для работы в стесненных условиях"
Могилев 2007

Для механизации земляных и погрузочных работ небольших объемов выпускают гидравлические экскаваторы 2-й размерной группы, которые монтируют на пневмоколесных тракторах МТЗ. Экскаватор ЭО-705.1 предназначен для разработки грунтов I—III категорий и погрузки сыпу-чих и мелкодробленых материалов. Машина имеет два вида рабочего оборудования: экскаваторное и погрузочное.
Проведя патентно-технический анализ и обзор существующих конструкций, мы приняли следующие решения по совершенствованию проектируемой машины.
Проектируемая машина отличается тем, что ходовую часть со смон-тированной на ней поворотной платформой с опорными кронштейнами стрелы и гидро¬цилиндров управления ею, шарнирно при¬соединенные к стреле рукоять с ковшом и гидроцилиндры управления рабочим обору¬дованием, отличающийся тем, что, с целью расширения функциональных воз¬можностей за счет увеличения параметров копания и объемом отработки грунта на од¬ной стоянке экскаватора и повышения его производительности, поворотная платформа снабжена шарнирно присоединенной к ней стойкой и направляющими и гидроци-линдрами управления положения стойки, а опорные кронштейны стрелы и гидроци¬линдров управления ею выполнены в виде каретки, установленной на стойке с возмож¬ностью перемещения, при этом стойка вы¬полнена полой и снабжена гидроцилиндром перемещения каретки, расположенным в полости стойки.

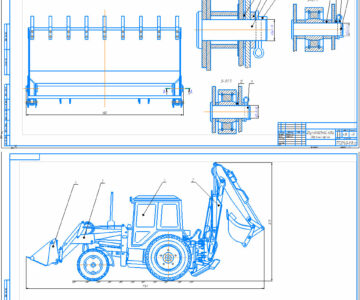

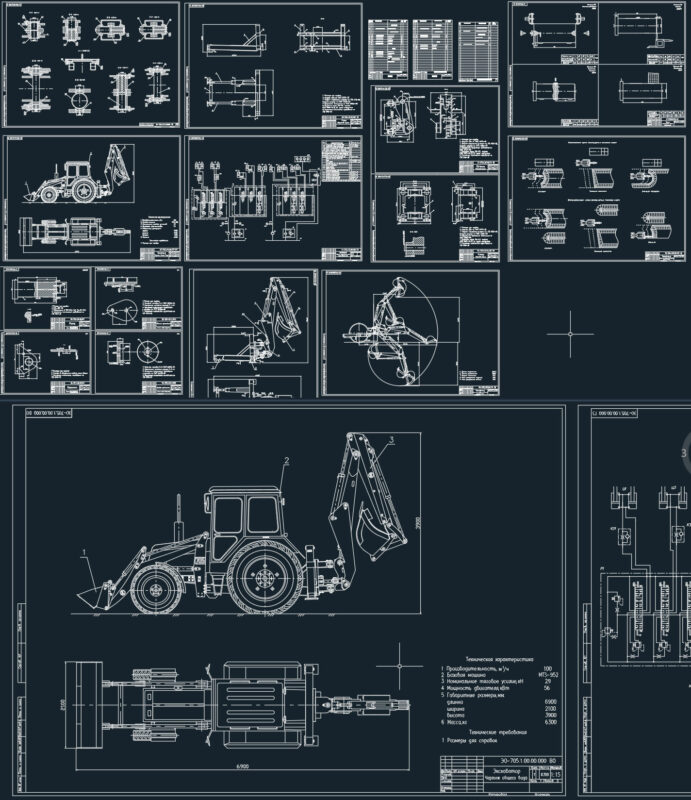

Состав: Вид общий экскаватора (ВО), Гидросхема (Г3), Рабочее оборудование (СБ) 2 листа, Рама (СБ), Рамка (СБ), Кинематика копания (Д1), Схема работ (Д1), Техмаш (Д1), Деталировка, Спецификации +ПЗ) Язык документа

Софт: AutoCAD 2007

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Экскаватор ЭО-705 на базе МТЗ-952 для работы в стесненных условиях

Просмотр файлов
1_??騥 ᢥ?????.doc
2_??騩 ????.doc
4_????? ?? ??筮???.doc
5_???????.doc
6_?????????.doc
7_??࠭? ??㤠.doc
8_???஫???? ? ?⠭???⨧???.doc
Введение.doc
Заключение.doc
Литература.doc
Содержание.doc
ДИПЛОМ.dwg
