Экскаватор ЭТЦ-202

Цепной траншейные экскаватор
Техническая характеристика
1. Наибольшая глубина траншеи, м 2,5
2. Ширина траншеи, м 0,8
3. Скорость рабочего хода, м/ч 15-288
4. Изменение рабочих скоростей бесступенчатое
5. Сокрость транспортного хода, км/ч 7,5
6. Количество транспортнях скоростей 4
7. Масса экскаватора, кг 9000
8. Среднее удельное давление на грунт, кН/м 35,3
9. Максимальная теоретическая производительность, м /ч : при первой скорости ковшовой цепи 110 при второй скорости ковшовой цепи 220
10. Скорость ковшовой цепи, м/с : первая 0,5 вторая 1,1
11. Ёмкость ковша, л 39 12. Шаг ковшей, мм 70013. Скорость ленты транспортёра, м/с 3,15
14. Ширина ленты транспортёра, мм 650Двигатель:
15. Мощность, кВт 3716. Число оборотов в минуту 160017. Система запуска двигателя электростартер
18. Тип управления электро-гидравлический
19. Масса ковшовой рамы, кг 1960

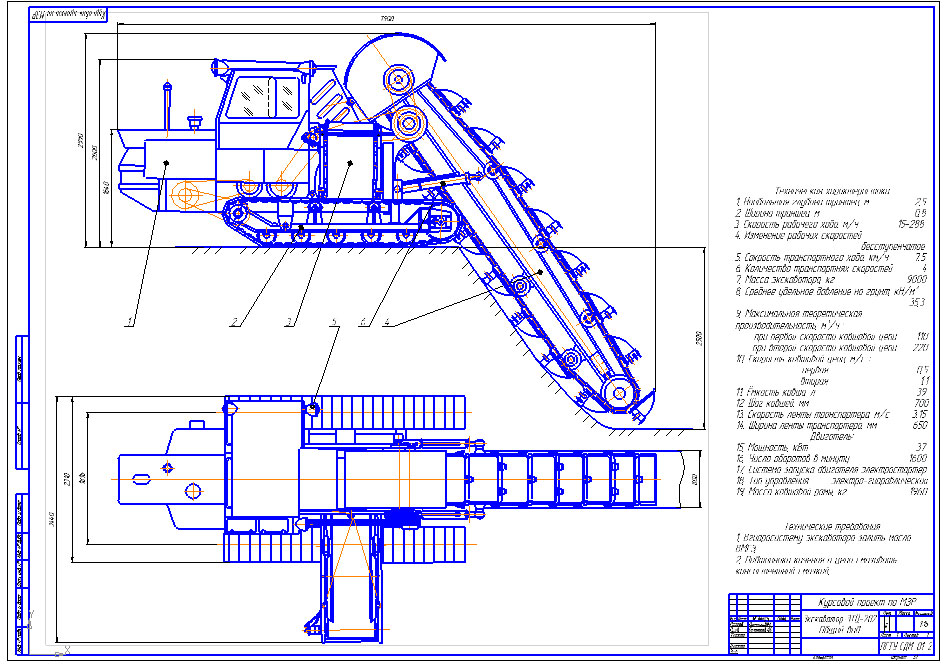

Состав: Вид общий (ВО) Язык документа

Софт: CDW, Компас V8

Сайт: www

Просмотр файлов
Экскаватор ЭТЦ-202.cdw
