Экскаватор многоковшовый траншейный роторный ЭТР-124

Белорусская государственная сельскохозяйственная академия
Кафедра мелиоративных и строительных машин
Курсовой проект по дисциплине "Мелиоративные машины"
На тему "Проектирование траншеекопателя многоковшового роторного навесного ЭТР-124"
Горки 2012

В данном проекте рассматривается ТРАНШЕЕКОПАТЕЛЬ МНОГОКОВШОВЫЙ РОТОРНЫЙ НАВЕСНОЙ ЭТР-124. Произведён расчет основных параметров рабочего органа, расчет мощности на привод рабочего органа, произведены тяговые расчеты.

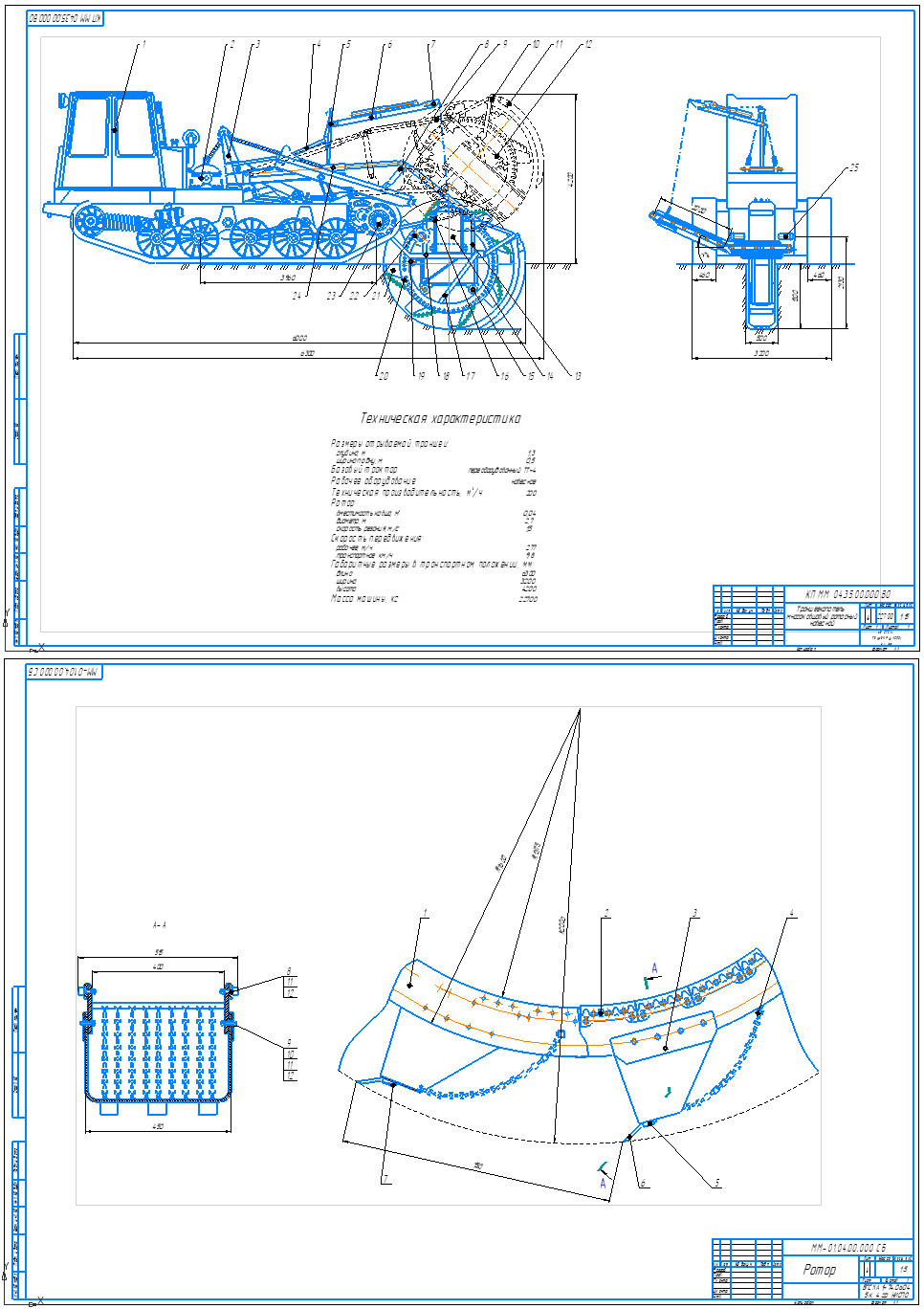

Графическая часть содержит общий вид экскаватора, схему рабочего органа и сборочный чертеж, а также представлены спецификации к чертежам.
Курсовой проект содержит 3 листа формата А1 и 3 листа формата А4 графической части, 65 страниц пояснительной записки, содержащей 30 рисунков, 6 таблиц и 8 источников.
Характеристика машины.Траншеекопатель разрабатывает траншею, шириной по дну 0,5 м, глубиной траншеи 1,3 м в грунтах третьей категории. Производительность составляет Пт = 200 м3/ч, максимальный угол подъема при транспортном передвижении  = 20о4. Рассчитанные детали на прочность способны работать при допустимых нагрузках.
В конструкторской части был разработан рабочий орган ЭТР-124.
Технические характеристики:
Размеры отрываемой траншеи:
глубина, м 1,3
ширина по дну, м 0,5
Базовый трактор переоборудованный ТТ-4
Рабочее оборудование навесное
Техническая производительность, м /ч 200
Ротор:
вместимость ковша, м 0,04
диаметр, м 2,7
скорость резания, м/с 1,5
Скорость передвижения:
рабочее, м/ч 277
транспортное, км/ч 9,8
Габаритные размеры в транспортном положении, мм:
длина 6300
ширина 3200
высота 4200
Масса машины, кг 22700

Состав: Ротор (СБ), Траншеекопатель многоковшовый роторный навесной (ВО), Деталировка (зуб, кольцо ротора, корпус ковша), Спецификация, ПЗ. Язык документа

Софт: Компас-3D 13 SP2

Файлы:
Курсавой по мелиоративным машинам моё132.doc
Спецификация 3 на Сб.cdw
Спецификация 1-ый лист.cdw
сборочный 132.cdw
Спецификация 2-ый лист.bak.cdw
Общий вид ЭТР-134.cdw
ротор.cdw
