Операция Укомплектация-2

Экскаватор одноковшовый ЕТ-16

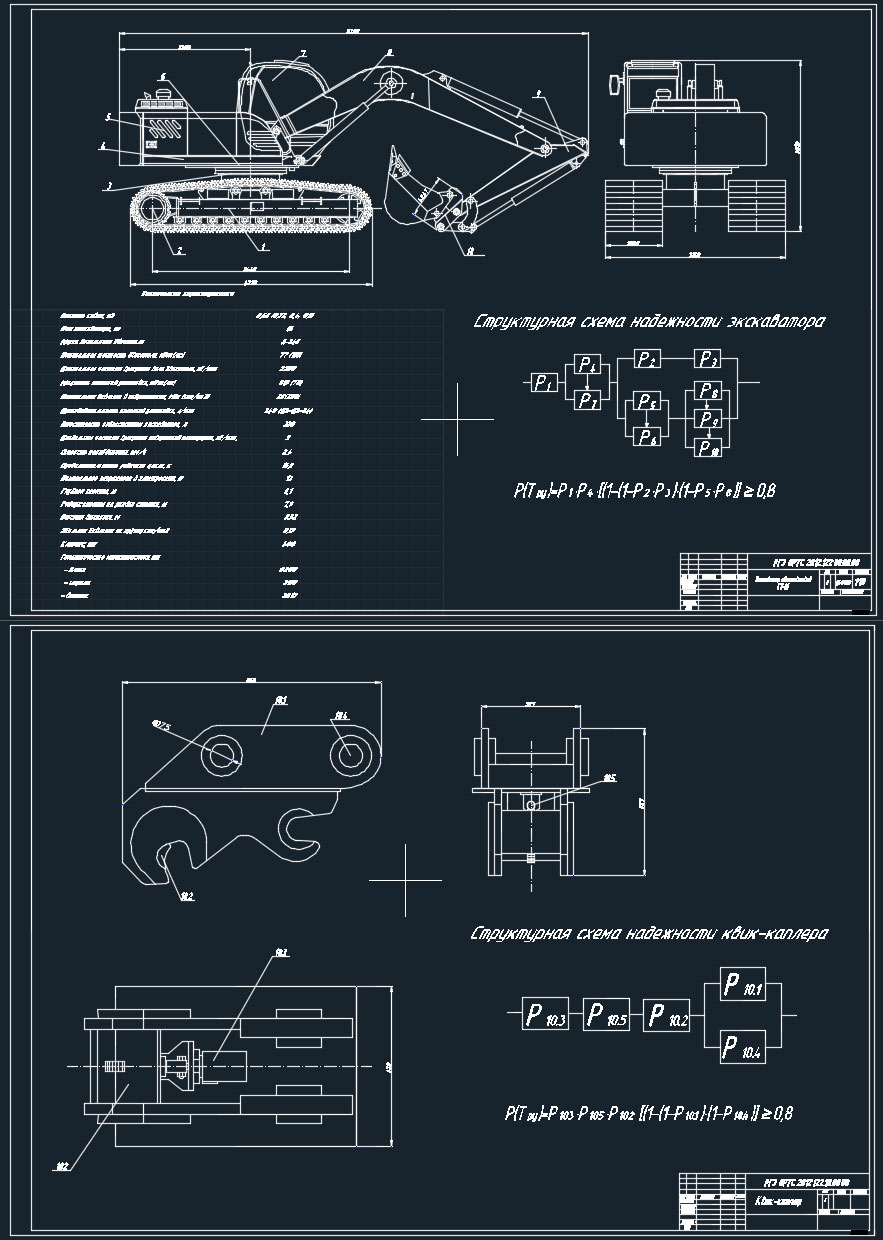

Общий вид эксковатора, структурная схема надёжности эксковатора, квик-каплер и его структурная схема надёжности. Спецификация.

Технические характеристики
Емкость ковша, м3 0,65 (0,32; 0,4; 0,5)
Вес экскаватора, т 16
Марка дизельного двигателя Д-245
Номинальная мощность двигателя, кВт (л.с.) 77 (105)
Номинальная частота вращения вала двигателя, об/мин 2200
Мощность насосной установки, кВт (л.с.) 51,5 (70)
Номинальное давление в гидросистеме, МПа (кгс/см2) 28(280)
Производительность насосной установки, л/мин 248 (112+112+24)
Вместимость гидросистемы экскаватора, л 330
Наибольшая частота вращения поворотной платформы, об/мин, 9
Скорость передвижения, км/ч 2,4
Продолжительность рабочего цикла, с 16,5
Номинальное напряжение в электросети, В 12
Глубина копания, м 5,1
Радиус копания на уровне стоянки, м 7,9
Высота выгрузки, м 5,52
Удельное давление на грунт, кгс/см2 0,19
Клиренс, мм 400
Геометpические характеристики, мм
- длина 8200
- ширина 3150
- высота 3010

Состав: Вид общий, Квик-каплер, Спецификация Язык документа

Софт: AutoCAD формат dwg

Просмотр файлов
эксковатор одноковшевый.dwg
