Фрезерный кусторез на базе трактора Т-170

Белорусский государственный университет транспорта
Кафедра " Детали машин, путевые и строительные машины"
Курсовой проект по дисциплине " Дорожные машины"
На тему: "Проект модернизации фрезерного кустореза на базе трактора т-170"
Гомель 2014

В данном проекте рассматривается фрезерный кусторез. Произведён расчёт параметров кустореза и подбор гидрооборудования для фрезы.

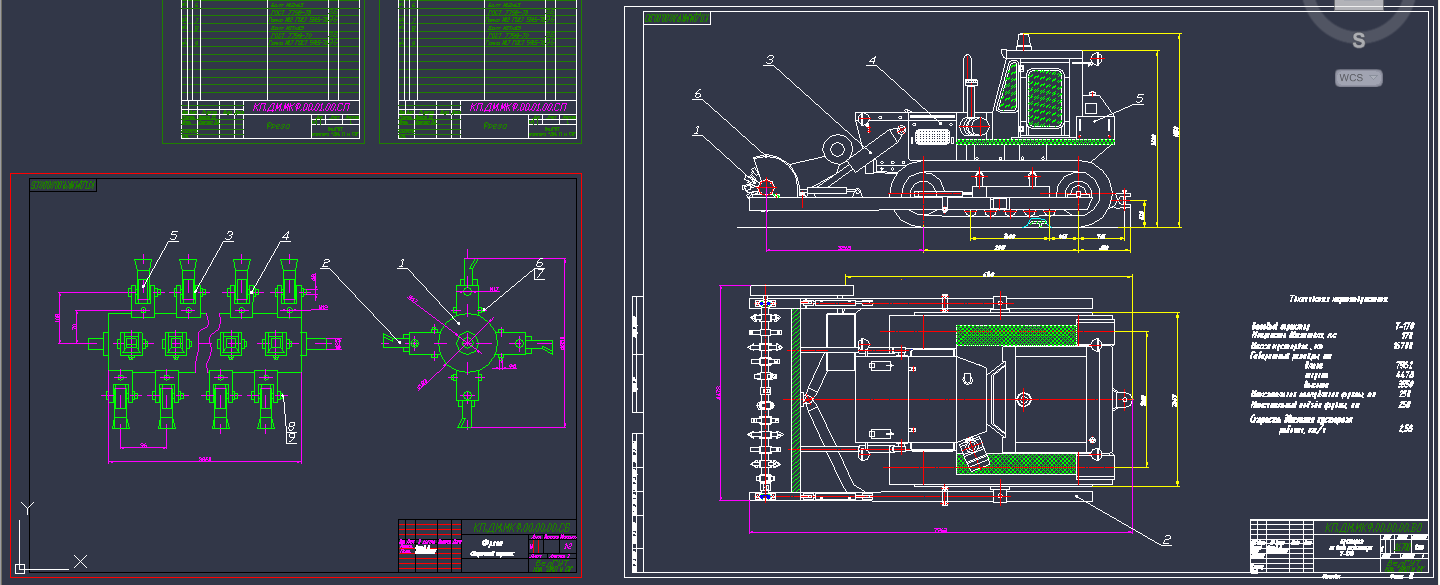

Графическая часть содержит общий вид кустореза, чертёж рабочего органа, гидрокинематическая схема.
Курсовой проект содержит 3 листа формата А1 графической части, 42 страницы пояснительной записки, содержащей 3 рисунка, 7 источников.
Характеристика. Основное предназначение кусторезов – расчистка строительных площадок от мелколесья и кустарников. Они используются в железнодорожном и автодорожном строительстве во время прокладки трассы дороги, а также при освоении новых земель, устройстве просек в лесных районах и мелиоративных работах. В зимний период кусторезы применяются для расчистки автомобильных дорог от снежной массы, а также в целях снегозадержания.
Классификация кусторезов следующая: по способу агрегатирования – навесные и прицепные; по принципу действия рабочего органа – активные и пассивные; по типу управления рабочим органом – гидравлические и канатные.
Энергоёмкость процесса срезания мелколесья и кустарников сильно зависит от сопротивления древесины резанию.
Проанализировав работу различных машин, можно сделать заключение, что кусторезы, обладающие активным рабочим органом, более экономичны в эксплуатации ввиду меньшей энергоёмкости. Но при этом кусторезы с активным рабочим органом не способны срезать толстый и высокий кустарник из-за своей особой конструкции.
В конструкторской части был разработан фрезерный кусторез на базе трактора т-170.
Техническая характеристика:
Базовый трактор – Т-170;
Масса конструкционная, кг – 16700;
Тип шасси – гусеничный;
Тяговый класс – 10;
База, мм – 2517;
Колея, мм – 1880;
Марка двигателя – Д180.111-1(Д-160.11);
Тип двигателя – четырехтактный дизельный, с турбонаддувом, многотопливный;
Мощность двигателя, кВт (л.с.) – 125 (170);
Удельный расход топлива, г/кВт*ч (г/л. с. ч .) – 218 (160);
Топливный бак, л – 300;
Система охлаждения, л – 60;
Система смазки двигателя, л – 32;
Бортовой редуктор (каждый), л¬ – 12;
Гидравлическая система, л – 100;
Габаритные размеры трактора т-170:
Длина, мм – 4600;
Ширина, мм –2480;
Высота, мм – 3180;
Удельное давление на грунт, МПа – 0,076;

Состав: Фреза кустореза (СБ), Кусторез (ВО), Гидрокинематическая схема, Спецификация, ПЗ Язык документа

Софт: AutoCAD 13

Сайт: www

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Фрезерный кусторез на базе трактора Т-170

Просмотр файлов
курсач дор машины/Гидрокинематическая схема трактора Т-170 _ 00.00.00.00.dwg
курсач дор машины/Гидрокинематическая схема трактора Т-170 _ 00.00.00.00_СПЕЦИФИКАЦИЯ.dwg
курсач дор машины/Кусторез фрезерный на базе трактора т-170.dwg
курсач дор машины/ПОЯСНИТЕЛЬНАЯ ЗАПИСКА.rtf
курсач дор машины/СОДЕРЖАНИЕ.docx
курсач дор машины/ТИТУЛЬНИКИ.docx
