Гидроножницы на базе экскаватора ЭО-4121

Дипломный проект содержит все необходимые конструкторские расчеты а также патентный анализ. Содержание: ПЗ 30 страниц и чертежи 4 листа на А1 включавшие обший вид, узел, деталировка, гидропривод.

Гидравлические ножницы используются в качестве сменного рабочего оборудования гидравлического экскаватора для резки и разрушения арматуры, стального проката, балок.

Ножницы выполнены в виде неподвижной 2 и подвижной 3 челюстей (Рисунок 5), соединенных шарнирно между собой. Подвижная часть снабжена гидроцилиндром 1. Режущие кромки челюстей снабжены сменными ножами 4. Предусмотрен вариант крепления гидравлических ножниц к стреле с помощью дополнительного промежуточного шарнирного соединения, обеспечивающего возможность поворота ножниц относительно продольной оси рукояти посредством дополнительного гидроцилиндра.
Ножницы могут быть использованы как грейферный захват на погрузочных операциях с возможностью перерезания длинномерных и негабаритных грузов при выполнении работ по слому зданий и сооружений. При помощи специальных накладок, устанавливаемых на режущие части губок, можно также использовать ножницы для захвата вспомогательного оборудования, например гидромолота или уплотняющих валиков.

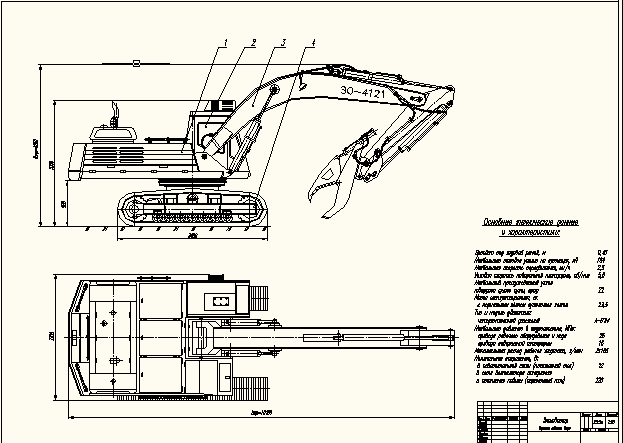

Состав: Захватно-разрушающее устройство, Экскаватор (ВО), Экскаватор (Схема гидравлическая), Рабочее оборудование, Спецификации, Деталировка, ПЗ Язык документа

Софт: AutoCAD, DWG

Сайт: www

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Гидроножницы на базе экскаватора ЭО-4121

Просмотр файлов
Гидроножницы/Пояснительная записка.doc
Гидроножницы/Чертежи/Гидросхема.dwg
Гидроножницы/Чертежи/Ножницы.dwg
Гидроножницы/Чертежи/Общий вид.bak
Гидроножницы/Чертежи/Общий вид.dwg
Гидроножницы/Чертежи/Рабочее оборудование.dwg
Гидроножницы/Чертежи/Спецификации/Спецификации/Специф. гидросхемы.dwg
Гидроножницы/Чертежи/Спецификации/Спецификации/Специф. ножниц.bak
Гидроножницы/Чертежи/Спецификации/Спецификации/Специф. ножниц.dwg
Гидроножницы/Чертежи/Спецификации/Спецификации/Специф. общего вида.bak
Гидроножницы/Чертежи/Спецификации/Спецификации/Специф. общего вида.dwg
Гидроножницы/Чертежи/Спецификации/Спецификации/Специф. раб. обор..bak
Гидроножницы/Чертежи/Спецификации/Спецификации/Специф. раб. обор..dwg
Гидроножницы/Чертежи/Спецификации/Спецификации
Гидроножницы/Чертежи/Спецификации
Гидроножницы/Чертежи
Гидроножницы
