Каналоочиститель на базе трактора РТ-М-160

Чертежи каналоочистителя, 2 листа, расчеты прочностные, баланса мощности, проходимости 10 стр.

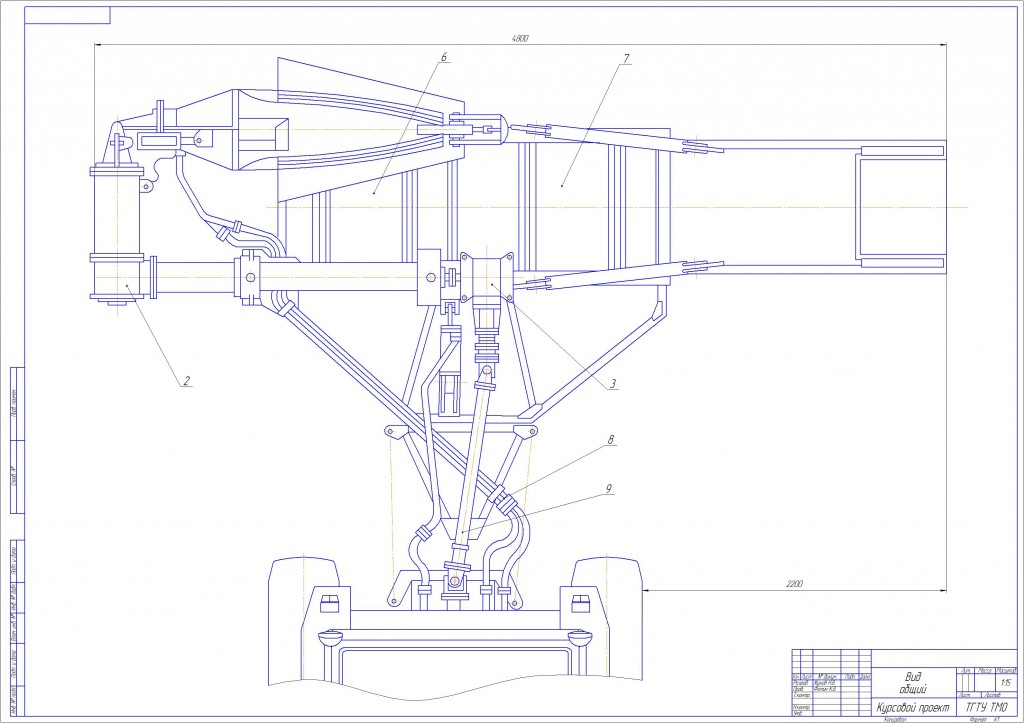

Машина для ремонта картовых каналов выполнена прицепной к трактору РТ-М-160 рис. 1. Машина состоит из рабочего органа 5 (шнек-фреза совмещенная на одном валу с лопастным метателем), рамы опирающейся на два катка 6 и 7, оборудована гидравлической системой 8, с помощью сцепки 1 соединена с трактором, также содержит конический боковой 2 и конический центральный 3 редукторы, карданный вал 9.

Разрабатываемая машина предназначена для очистки картовых каналов от торфяной массы и частичного углубления их на беспнистых и малопнистых торфяных залежах.
Очистка картовой канавы производится при движении машины с вращающейся шнек-фрезой. Двигаясь по дну канавы, шнек-фреза забирает торфяную массу, мелкие пни и подает их на лопатки метателя, который через выходное отверстие выбрасывает их на поверхность торфяной карты.

Техническая характеристика машины
• Шнек:
диаметр цилиндрической части, мм…………………………………………..400
то же внизу, мм………………………………………………………………....200
переменный шаг, мм……………………………………………………….150 и 300
• Ротор:
диаметр, мм……………………………………………………………………..600
окружная скорость на концах лопаток, м/с…………………………………..16,67
• Масса:
контргруза, кг…………………………………………………………………..1200
машины с контргрузом, кг…………………………………………………….2450
• Производительность, м3/ч……………………………………………….350
• Обслуживающий персонал, чел…………………………………………..1

Состав: СБ и ВО + ПЗ Язык документа

Софт: Компас 9
