Каток кулачковый с тягачом МоАЗ-74067

Белорусско-Российский университет
Кафедра строительно-дрожных, подъемно-транспортных машин и оборудования
Курсовой проект по дисциплине "Строительно-дрожные машины"
На тему: "Модернизация вальца"
Могилев 2010

Проектируемый кулачковый каток относится к машинам для уплотнения строительных материалов и выполнен в виде сборочной единицы, собранной из сварной рамы и сварной конструкции вальца. Рамой катка, несущей тяговую нагрузку, является рама, заимствованная со скрепера МоАЗ. В курсовом проекте произведена модернизация вальца, т. е. валец статического действия переоборудован в вибровалец. Достигается это тем, что каток, содержащий цилиндрический валец, в по-лости которого размещены смонтированная на раме посредством подшипников ось, дебалансы, контактирующие с упорами, причем валец снабжен кулачками, жестко закрепленными на его наружной поверхности. Упоры установлены на внутренней поверхности цилиндрического вальца дискретно по винтовой линии, а дебалансы смонтированы по длине вала, причем упоры установлены с одинаковым углом смещения, а дебалансы установлены на равном расстоянии друг от друга.

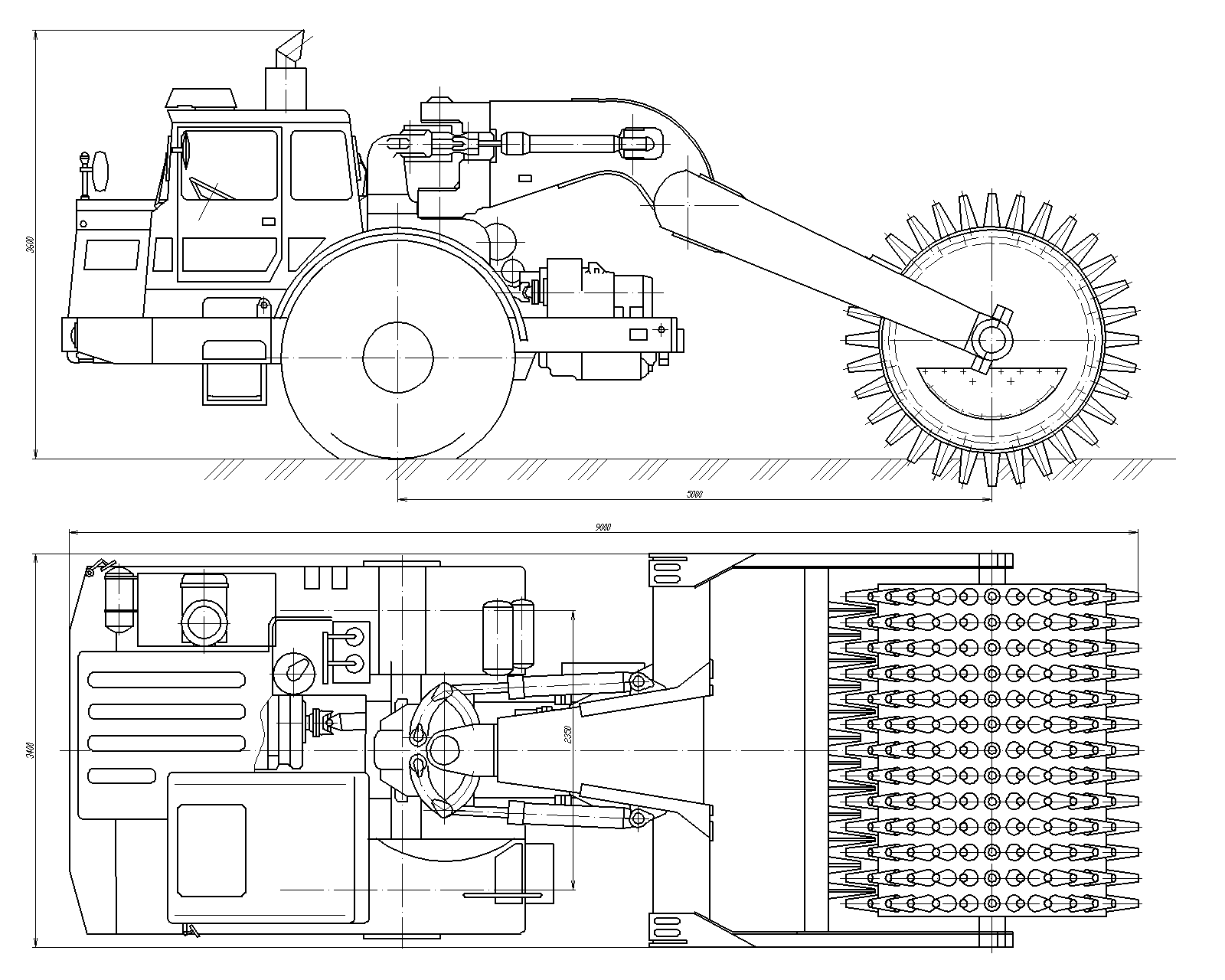

Графическая часть содержит общий вид катка, сборочные чертежи рабочего оборудования и вальца, деталировку.
Курсовой проект содержит 4 листа формата А1 графической части, спецификации и пояснительную записку (редактор формул MathType).

Техническая характеристика:
Тягач - МоАЗ-74067
Номинальная мощность двигателя, кВт - 261
Вес вальца, т - 14
Вес катка, т - 30
Ширина укатываемой полосы, м - 2,8.

Состав: Каток кулачковый вибрационный (ВО), Рабочее оборудование (СБ), Валец (ВО), Деталировка (крышка, дебаланс, крышка люка, ось), Спецификации, ПЗ Язык документа

Софт: AutoCAD 2002

Просмотр файлов
Каток кулачковый с тягачом МоАЗ/Валец.dwg
Каток кулачковый с тягачом МоАЗ/Записка.doc
Каток кулачковый с тягачом МоАЗ/Общий вид.dwg
Каток кулачковый с тягачом МоАЗ/Патенты.doc
Каток кулачковый с тягачом МоАЗ/Рабочее оборудование.dwg
Каток кулачковый с тягачом МоАЗ/Рабочие чертежи деталей.dwg
Каток кулачковый с тягачом МоАЗ/Спецификация вальца.doc
Каток кулачковый с тягачом МоАЗ/Спецификация общего вида.doc
Каток кулачковый с тягачом МоАЗ/Спецификация рабочего оборудования.doc
