Корчеватель МП-125 на базе трактора Т-170

Курсовой проект на тему "Корчеватель".
В данном курсовом проекте необходимо разработать систему, обеспечивающую увеличение производительности корчевателя.

Классификация корчевателей:
1) По месту крепления: рабочее оборудование крепят к раме базовой машины или к корпусу его переднего моста. Крепление к балкам гусеничных тележек менее рационально из-за повышенной металлоемкости, увеличения габаритов машины, усложнении я обслуживания ходовой части из-за плохого прохождения комьев разрушенного грунта или породы под охватывающей рамой.
2) По числу рабочих зубьев: в зависимости от назначения корчевателя и вида выполняемых работ число зубьев может быть от одного до двеннадцати. На тяжелых работах при корчевании крупных пней применяют однозубые и трехзубые корчеватели; для рыхления обычных тяжелых грунтов можно применять пятизубые корчеватели с прямыми или изогнутыми зубьями. Причем зубья обычно снабжают съемными наконечниками. Подъем и опускание рабочего органа производится при помощи гидроцилиндров.

Корчеватель состоит из базового трактора, сменных рабочих органов, навешиваемых на трактор с помощью универсальной рамы.
Корчевательный орган состоит из силовой балки, снизу которой приварены шесть корчующих зуба, лобового щита, на стойках которого приварены проушины для крепления корчующего органа на универсальной раме.
Рама состоит из двух полурам , сваренных из равнобоких уголков и имеющих коробчатое сечение.
Для предохранения трактора и защиты машинистов от падающих во время работы кустарника и мелколесья на тракторе установлено ограждение.
Гидросистема состоит из двух гидроцилиндров, закрепленных спереди на боковых цапфах трактора и соединенных штоками с рамой корчевателя; двух гидроцилиндров, закрепленных на раме корчевателя и соединенных штоками с корчующим органом; гидрораспределителя с рукояткой управления, выведенной в кабину трактора; руковов высокого давления и системы трубопроводов. Питание и управление гидросистемой осуществляется от распределителя тракторной гидросистемы.

Техническая характеристика корчевателя МП-125 на базе трактора Т-170:
- мощность двигателя Nдв = 125 кВт;
- максимальное тяговое усилие Тдв = 150 кН;
- угол корчевания при наибольшем заглублении ;
- задний угол въезда ;
- габаритные размеры:
~ длина L = 6500 мм;
~ ширина B = 3310 мм;
~ высота H =3130 мм;
- масса корчевателя с базовым трактором т;
- масса корчевателя 1.67т.
Основные параметры корчевателя :
- максимальное заглубление зуба ниже
опорной поверхности гусениц hmax = 450 мм;
- наибольшая ширина наконечника bmax = 80 мм;
- расстояние от кромки наконечника зуба
до оси ведущей звездочки трактора Lн =1000 мм.
Расстояние от нижней точки рамы до опорной поверхности при максимальной глубине корчевания должно быть не менее Lp=(0,65..0,75)hmax=0.7 450=315мм.
Скорость движения:
- вперед Vв = 2.58 … 10.4 км/ч;
- назад Vн = 2.58 … 10.2 км/ч.
Число зубьев принимаем z = 6 .
Рациональная глубина корчевания: hк =450мм
Глубину зоны развала принимаем по зависимости h1=(0,65..0,85)hк=360мм.

В архиве присутствуют:

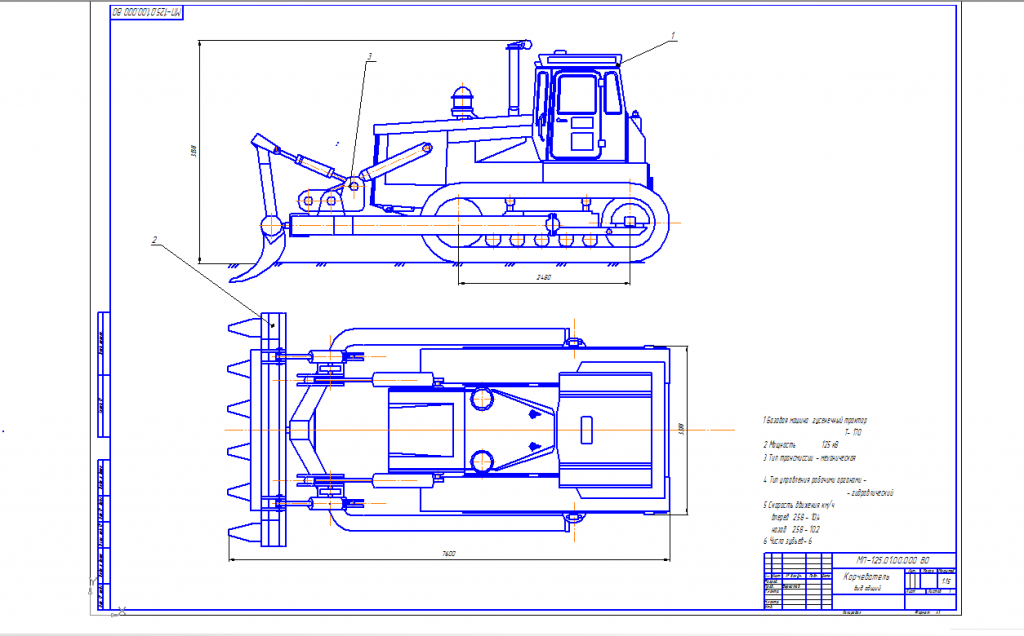

1. Чертеж общего вида
2. Схема гидравлическая принципиальная
3.Сборочный чертеж рычага
4. Деталировка
5. Спецификация на ВО, СБ.
6. Пояснительная записка.

Состав: ВО, гидросхема.СБ, Деталировка, Спецификация, ПЗ. Язык документа
