Кран-манипулятор автомобильный с КМУ ИМ150 на шасси КамАЗ 43118

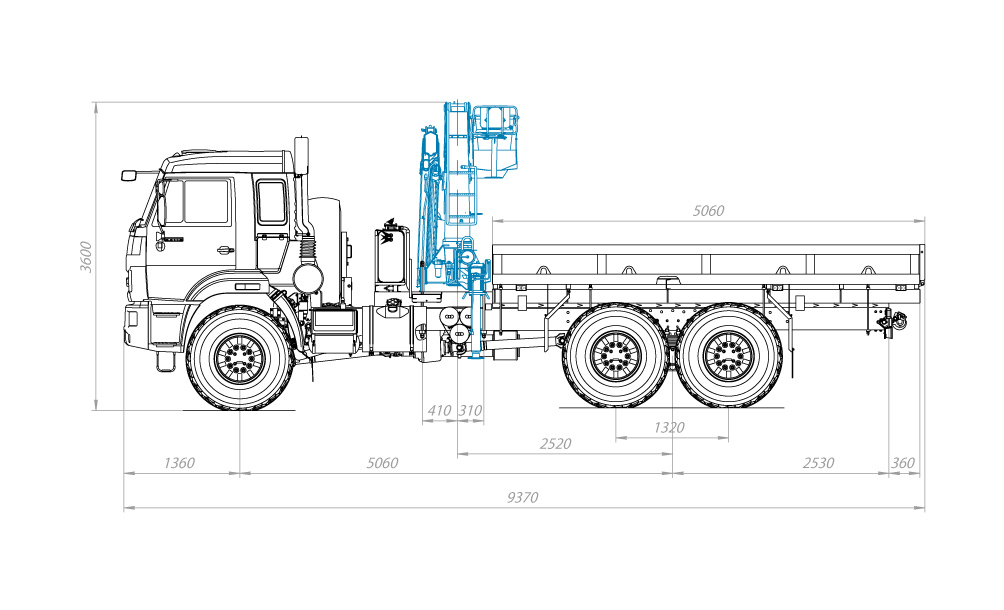

Кран манипулятор автомобильный с КМУ ИМ150 на шасси КамАЗ 43118

Техническая характеристика крана-манипулятора:
- Колесная формула 6х6
- Длина бортовой платформы, м 6,06
- Высота борта, м 0,4
- Снаряженная масса, кг 12650
- Полная масса, кг 21480
- Масса перевозимого груза, кг 8600
-Габаритные размеры автомобиля с краном манипулятором в
транспортном положении, м
- длина 9,37
- ширина 2,50
- высота 3600
- Максимальная высота подъема, м 11,79
- Максимальная глубина опускания, м 4,78
- Угол поворота, град 390

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 14

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Кран-манипулятор автомобильный с КМУ ИМ150 на шасси КамАЗ 43118

Просмотр файлов
КАМАЗ 43118 с КМУ ИМ150.cdw
