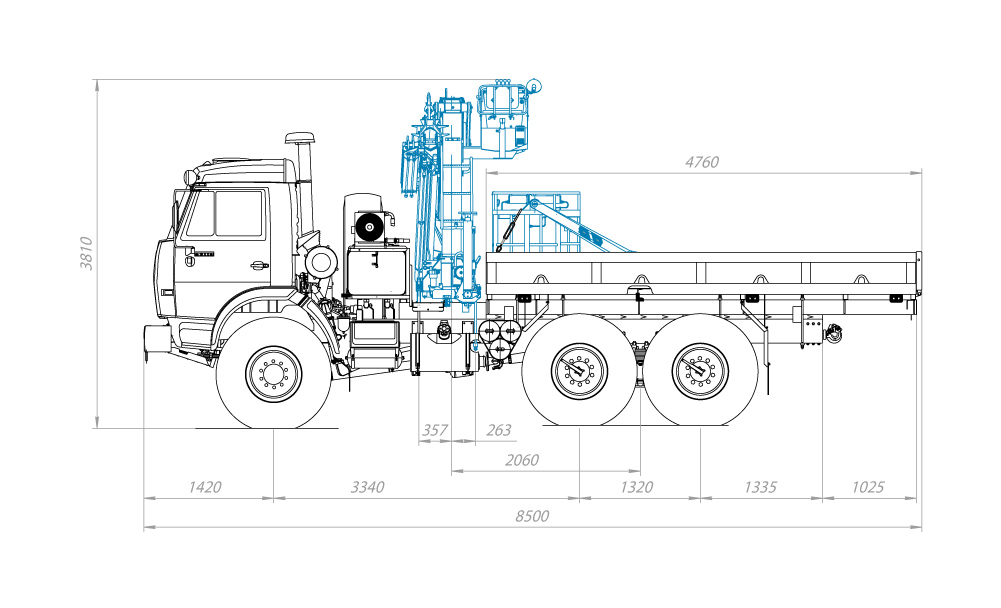

Кран-манипулятор КамАЗ 43114 с КМУ ИМ95

Кран манипулятор автомобильный с КМУ ИМ95 на шасси КамАЗ 43114

Техническая характеристика крана-манипулятора:
- Колесная формула 6х6
- Длина бортовой платформы, м 4,74
- Высота борта, м 0,4
- Снаряженная масса, кг 11110
- Полная масса, кг 14760
- Масса перевозимого груза, кг 3500
-Габаритные размеры автомобиля с краном манипулятором в
транспортном положении, м
- длина 8,5
- ширина 2,50
- высота 3810
- Максимальная высота подъема, м 11,39
- Максимальная глубина опускания, м 4,66
- Угол поворота, град 410

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
КАМАЗ 43114 с КМУ ИМ95.cdw
