Кран-манипулятор КамАЗ 65115 с КМУ ИТ180

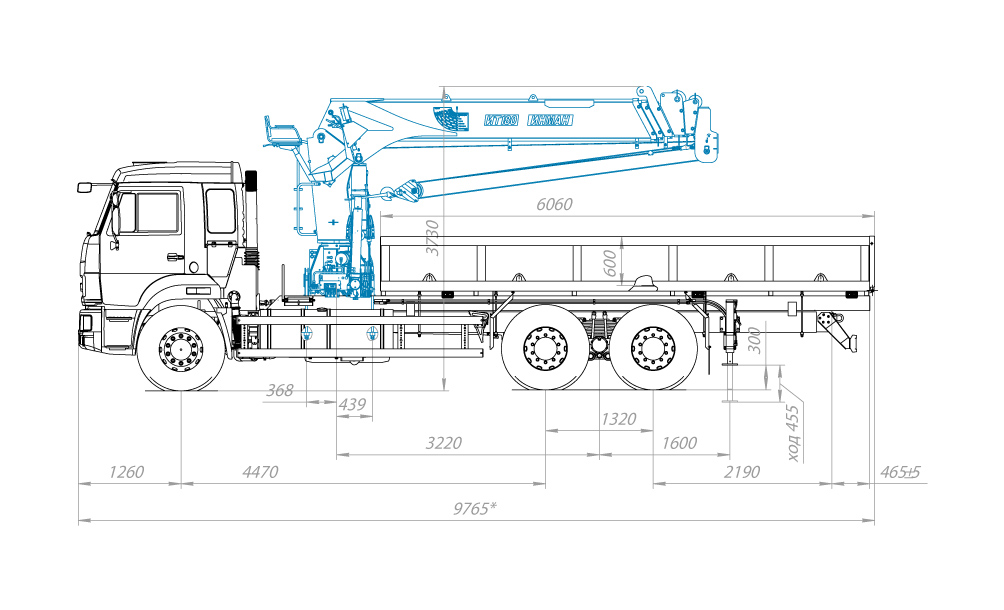

Чертеж обобщено вида крана-манипулятора автомобильного с КМУ ИТ180 на шасси КамАЗ 65115

Техническая характеристика крана-манипулятора:
- Колесная формула 6х4
- Длина бортовой платформы, м 6,06
- Высота борта, м 0,6
- Снаряженная масса, кг 12870
- Полная масса, кг 24820
- Масса перевозимого груза, кг 11800
-Габаритные размеры автомобиля с краном манипулятором в
транспортном положении, м
- длина 9765
- ширина 2,50
- высота 3730
- Максимальная высота подъема, м 20,22
- Максимальная глубина опускания, м 11,54
- Угол поворота, град 390

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
КАМАЗ 65115 с КМУ ИТ180.cdw
