Кран-трубоукладчик на базе трактора Т-130

Московский Государственный университет Природообустройтсва
Кафедра: «Мелиоративные и строительные машины»
Курсовой проект на тему
«Кран-трубоукладчик на базе трактора Т-130»
Москва 2012 год

Раздел 1. Обзор и анализ существующих конструкций кранов.
Раздел 2. Расчет грузоподъемности крана
Раздел 3. Расчет механизма подъема крана.
Раздел 4. Расчет стрелоподъемного, канатно-блочного механизма.
Раздел 5. Расчет металлоконструкции крана.

Кран грузоподъёмный — машина цикличного действия, предназначенная для подъёма и перемещения в пространстве груза, подвешенного с помощью крюка или удерживаемого другим грузозахватным органом.

Исходные данные для расчёта:
- Высота подъёма груза, м – 4;
- Скорость подъёма груза, м/сек - 0,18;
- Вылет стрелы, м - 3
- Режим работы - легкий;
- Привод - гидравлический.

Расчетная г/п 3,2 т

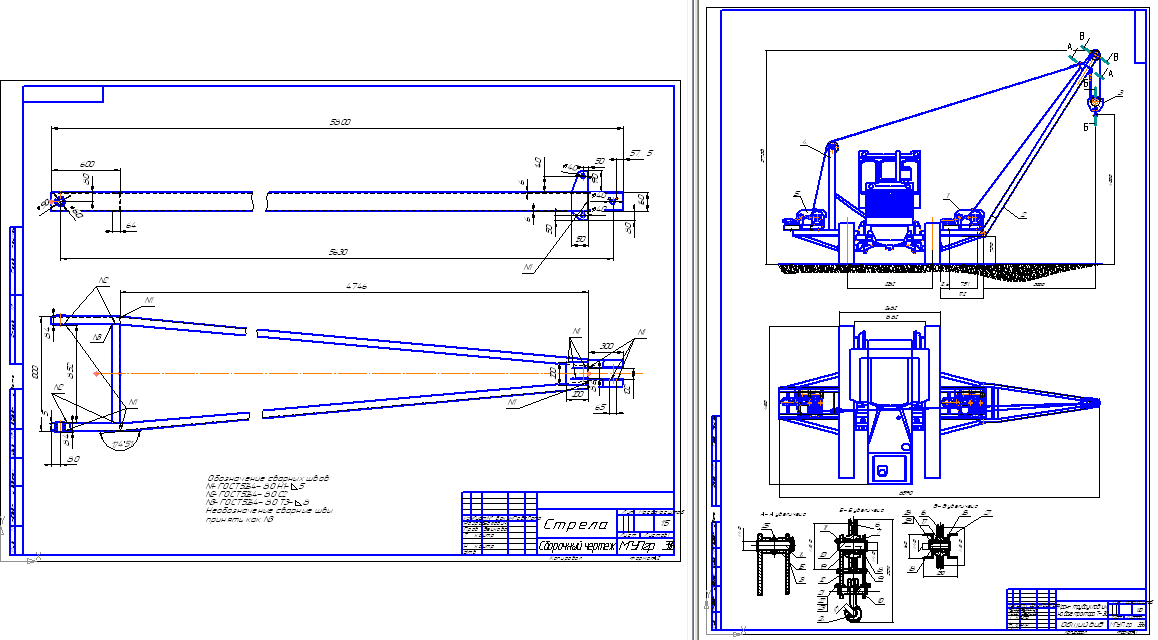

Состав: Общий вид, Механизм подъема, Обечайка, Ось барабана, Стрела, Спецификация, ПЗ Язык документа

Софт: Компас v12
