Модернизация одноковшового экскаватора на пневмоколёсном ходу с прямой лопатой

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТРАНСПОРТА
Кафедра «Детали машин, путевые и строительные машины»
Курсовая работа по дисциплине «Дорожные машины»
На тему:«МОДЕРНИЗАЦИЯ ГИДРАВЛИЧЕСКОГО ОДНОКОВШОВОГО ЭКСКАВАТОРА»
Гомель 2017

В данной работе рассматривается модернизация гидравлического оборудования для ковша объёмом 1,8 м3, за прототип принимаем пневмоколесный экскаватор Komatsu PW 200-7 E0.
СОДЕРЖАНИЕ

ВВЕДЕНИЕ 6
1 НАЗНАЧЕНИЕ, КРАТКОЕ ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ МАШИНЫ 8
2 АНАЛИЗ ПАТЕНТНОЙ ЛИТЕРАТУРЫ 14
2.1 Патент RU 68538 Е02F9/22 14
2.2 Патент RU 2149952 Е02F3/38 15
2.3 Ковшовые рабочие органы с газовоздушной смазкой 17
3 ВЫБОР ПРОТОТИПА, ОПИСАНИЕ КОНСТРУКЦИИ, ПРИНЦИПИАЛЬНЫХ СХЕМ МАШИНЫ И ОБОСНОВАНИЕ КОМПОНОВОЧНЫХ РЕШЕНИЙ ПО ПРЕДЛОЖЕННОЙ МОДИФИКАЦИИ 19
4 ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ МАШИНЫ И РАБОЧЕГО ОБОРУДОВАНИЯ 21
4.1 Определение мощности первичного двигателя 21
4.2 Определение параметров насосной установки 23
4.3 Определение геометрических параметров рабочего оборудования экскаватора 26
4.4 Подбор силовых гидроцилиндров 28
4.4.1 Копание поворотом рукояти гидроцилиндром 28
4.4.2 Копание поворотом ковша 30
4.4.3 Подъём рабочего оборудования 32
5 РАСЧЕТ ГИДРОСИСТЕМЫ МЕХАНИЗМА ПОДЪЕМА СТРЕЛЫ 36
6 ОПРЕДЕЛЕНИЕ МАСС ЭЛЕМЕНТОВ ЭКСКАВАТОРА 43
7 РАСЧЕТ ПРОИЗВОДИТЕЛЬНОСТИ ЭКСКАВАТОРА 44
8 ТЕХНИКА БЕЗОПАСНОСТИ, ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ И РЕСУРСОСБЕРЕЖЕНИЕ ПРИ РАБОТЕ МАШИНЫ 46
8.1 Определение устойчивости экскаватора 46
8.2 Требования безопасности при эксплуатации экскаватора 50

8.3 Охрана окружающей среды при эксплуатации экскаватора 52
8.4 Мероприятия по энерго- и ресурсосбережению 53
9 МЕТРОЛОГИЯ И СТАНДАРТИЗАЦИЯ ПРИ ПРОЕКТИРОВАНИИ МАШИН 54
ЗАКЛЮЧЕНИЕ 57
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 58

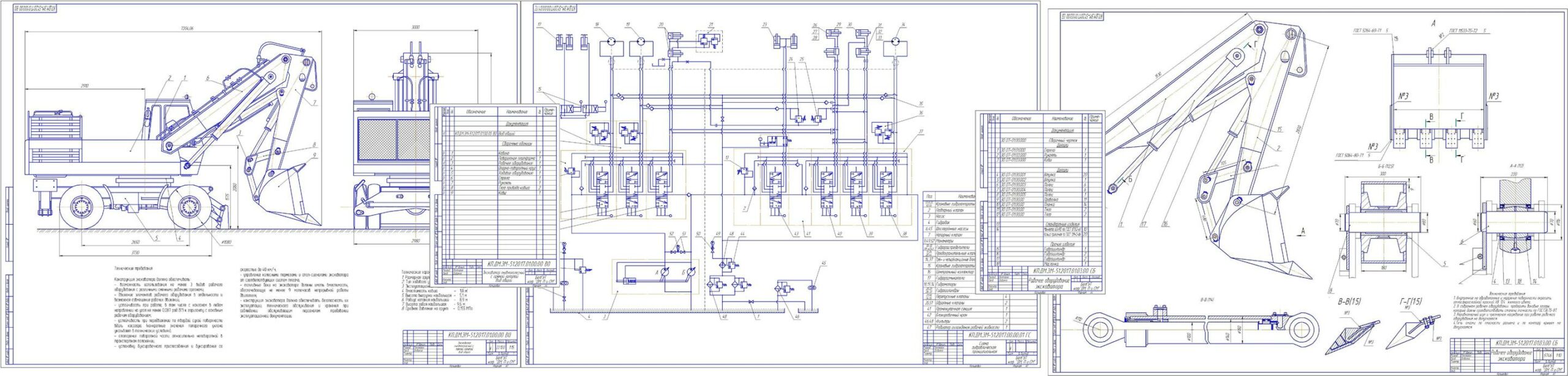

Графическая часть содержит чертёжи гидросхемы, общий вид экскаватора, ковш модернизированный
