Поливомоечная машина ПМ-130

БГТУ им. В.Г. Шухова. Кафедра подъёмно-транспортных и дорожных машин. Курсовая работа по дисциплине " Гидравлика и гидропневмопривод" . На тему : «Модернизация машины для содержания автодорог в летнее время года. Поливомоечная машина». Белгород 2015.

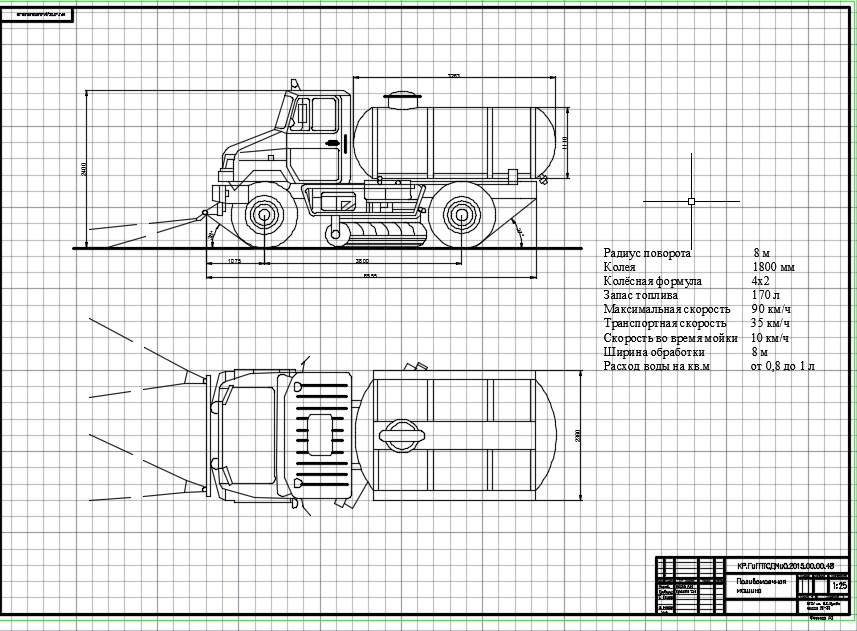

В данной работе отражены общие сведения о поливомоечных машинах, два патента, модернизирующие рабочее оборудование и один патент по модернизации гидросхемы. Графическая часть содержит общий вид машины ПМ-130 лист формата А3 и гидросхема лист формата А3. 39 страниц пояснительной записки, содержащей 39 страниц.

Краткая техническая характеристика машины ПМ-130Б
Вместимость цистерны, л..... 6000
Ширина обрабатываемой полосы, м:
 при мойке . . . . . . . ….. до 8
 при поливке ..... . . . . . 15...18
Расход воды, л/м2:
 при мойке.................... 0,8...1
 при поливке.................0,2...0,3
Рабочая скорость, км/ч:
 при мойке........ …........10
 при поливке................. 20
Габариты с поливомоечным оборудованием, мм:
 длина......... …………..6710
 ширина......... ………..2420
 высота......................... 2350
Наибольшая высота сдвигаемого снега, м . . . . .0,5
Ширина обрабатываемой полосы при снегоуборке, м:
 плугом......................... 2,5
 щеткой......................... 2,3
Транспортная скорость, км/ч . . . . . до 35
Габариты с плужно-щеточным оборудованием, мм:
 длина........................ 7720
 ширина .................... 3000
 высота....................... 2350
Базовое шасси . . . . . . .. ЗИЛ-13076
