Операция Укомплектация-2

Прицепной пневмоколесный катка ДУ-39

Львівський Національний Аграрний Університет
Факультет механіки та енергетики. Кафедра сільськогосподарських машин.
Курсової проект з дисципліни “Дорожні машини”
Обґрунтування конструктивних параметрів робочого органу причіпного пневмоколісного катка ДУ-39
Дубляни – 2012

Робочі характеристики проектованої машини
В якості машини - прототипу взято причіпний пневмоколісний каток марки ДУ-39 який має такі технічні характеристики:
-Тип катка з незалежною підвіскою;
-Тягач гусеничний трактор;
-Вага катка без баласту, кг 6300;
-Вага катка з баластом, кг 16000;
-Число коліс 9;
-Ширина укатування смуги, м 2,7;
-Товщина укатування смуги, м 0,45;
-Швидкість пересування, м / с:
1) робоча 1;
2) транспортна 8,3;
-Ширина, м 3100;
-Довжина, м 3600;
-Висота, м 2100;

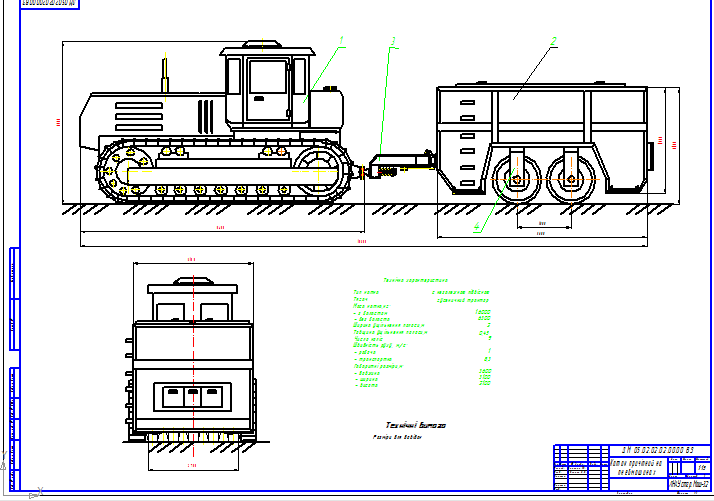

На чертежах изображен общий вид катка со спецификацией и отдельно викрислене колесо со спецификацией. Записка.

Метою курсового проекту є розрахунок причіпного катка на пневмошини, застосовувані для ущільнення грунтів, гравійних сумішей, шляхом пошарового ущільнення дорожніх покриттів.
Довговічність і стійкість земляних споруд, зведених на грунтах, залежать від якості ущільнення, від правильного вибору і використання ущільнювального обладнання, що визначається характером грунтів і умовами виконання робіт.
У цій роботі розробляється каток масою 16 тон, на пневмо-шинах з незалежною підвіскою, причіпний конфігурації з 9 колесами.
При цьому повинні бути вирішені наступні завдання:
- Вибір основних розмірів елементів машини;
- Тяговий розрахунок машини;
- Розрахунок на стійкість;
- Розрахунок робочого органу;
- Розрахунок продуктивності;
- Проектування привода робочого органу;
- Проектування вузла підшипника;
- Креслення катка (загальний вигляд);
- Креслення пневмоколеса з вузлом підвіски

Состав: Загальний вид, пневмо колесо, специфікація, записка. Язык документа

Софт: Компас v13, cdw

Просмотр файлов
Ігор/Заг. виг..bak
Ігор/Заг. виг..cdw
Ігор/Записка.docx
Ігор/Колеса.bak
Ігор/Колеса.cdw
Ігор/ск.bak
Ігор/ск.cdw
Ігор/спец.2.bak
Ігор/спец.2.cdw
Ігор/спец.cdw
Ігор/титулка.docx
