Прицепной скрепер 3,5 м3 базовая машина ВГТЗ ВТ-100

Скрепер, это устройство, позволяющее срезать слой грунта заданной толщины, перемещать его на определенное расстояние, уплотнять, выравнивать почву. Прицепной скрепер работает в агрегате с тягачем, колесным или гусеничным трактором.Загрузка ковша осуществляется простым тяговым усилием ведущей машины. В данном курсовом проекте спроектирован скрепер с вместимостью ковша 3,5 м3.
В процессе проектирования были определены основные параметры скрепера.
В проекте проведены тяговый расчет и прочностной расчет, условия этих расчетов выполняются.
В экономической части проекта определяются основные технико–экономические показатели спроектированной машины.

Данный курсовой проект состоит из пояснительной записки и графической части. В пояснительной записке приведен силовой и тяговый расчеты тягача, выполненный на листах, в которых подробно расписана методика тягового и силового расчетов и выбор, и расчет основных параметров.
Графическая часть содержит:

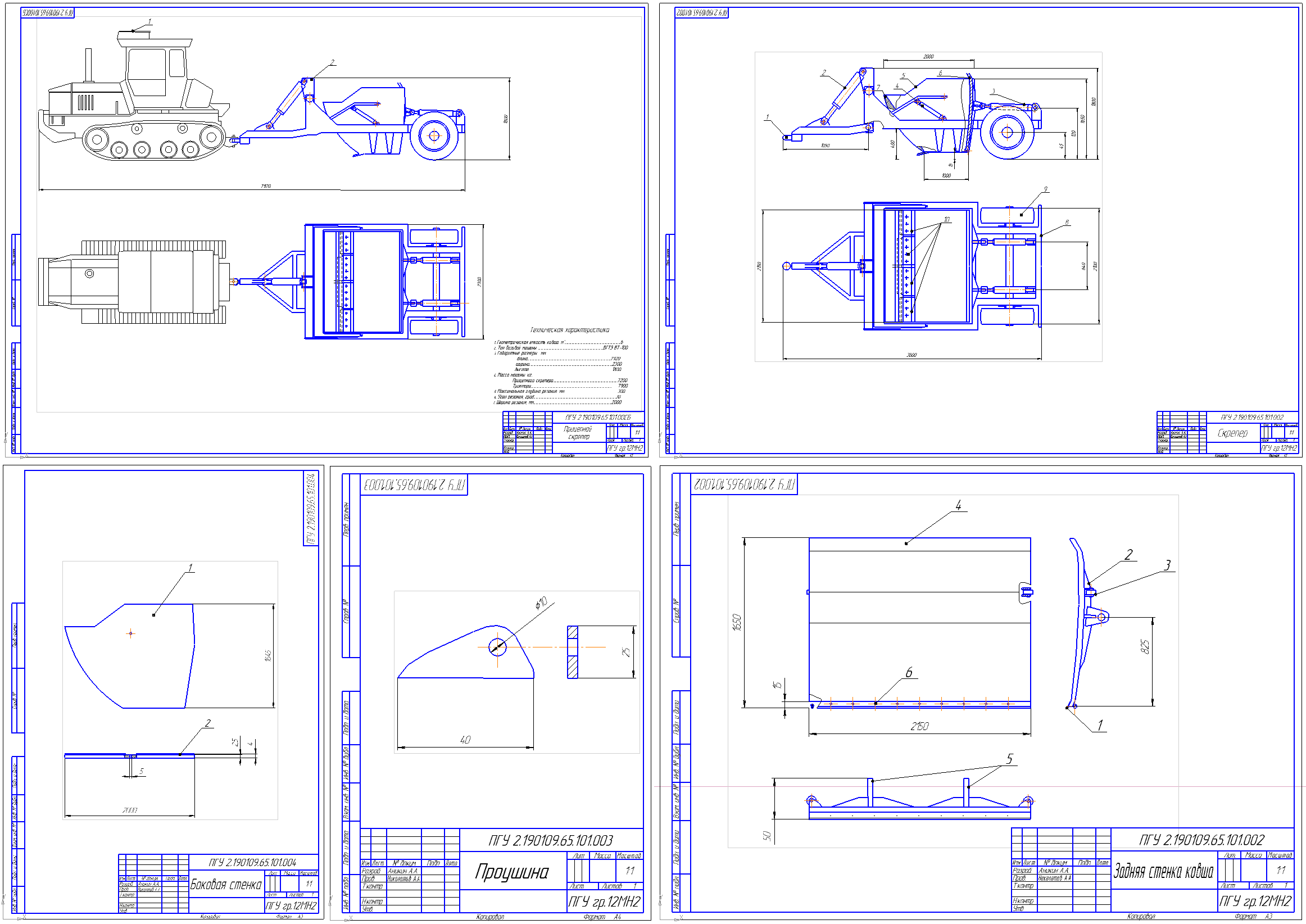

- лист формата А1 – сборочный чертеж машины с рабочим оборудованием;
- лист формата А1 – сборочный чертеж узла рабочего оборудования;
- лист формата А1 – рабочие чертежи узла рабочего оборудования

Содержание:
1. Обзор и анализ существующих конструкций скреперов
1.1. Основные сведения о скреперах
1.2. Выбор и расчет основных параметров
2. Тяговый расчет
3. Расчёт на прочность
3.1 Определение усилий действующих на заслонку ковша
3.2 Определение усилий возникающих при разгрузке ковша
4. Техническая производительность
5. Расчет прочности пальцев крепления ножа
Заключение
Список используемой литературы
Приложение

Техническая характеристика
1. Геометрическая емкость ковша, м 6
2. Тип базовой машины ВГТЗ ВТ-100
3. Габаритные размеры , мм.
длина 7920
ширина 2300
высота 1800
4. Масса машины, кг.
Прицепного скрепера 7200
Трактора 7900
5. Максимальная глубина резания, мм 300
6. Угол резания, град 30
7. Ширина резания, мм 2000
