Проект гидравлического экскаватора с емкостью ковша 1 м.куб. Специальная часть: Разработка рабочего оборудования

Донбасская государственная машиностроительная академия
Кафедра подъемно-транспортных машин
Дипломный проект
На тему: "Проект гидравлического экскаватора с емкостью ковша 1 м.куб. Специальная часть: Разработка рабочего оборудования"
Краматорск 2013 год

Исходные данные к проекту: Гидравлический экскаватор емкость ковша 1 м.куб.
Рабочий ход гидроцилиндра подъема-опускания стрелы 1065 мм;
рабочий ход гидроцилиндра тяги рукоять 1400 мм;
рабочий ход гидроцилиндра тяги ковша - 900 мм.
Объектом проектирования является рабочее оборудование гидравлического одноковшового экскаватора с емкостью ковша 1 м.куб.
Целью работы является создание компьютерной модели для определения силовых параметров в рабочем оборудовании гусеничного гидравлического экскаватора как средства поддержки разработки на этапе эскизного проектирования и проведения теоретических исследований. По полученным данным сделать проверку работоспособности рабочего оборудования.
В общей части дипломного проекта выполнены расчеты основных геометрических и весовых параметров, расчет усилий резания и тяговый расчет.
В специальной части отражено поэтапное создание компьютерной модели экскаватора, обоснование расчетной схемы для конечно элементного моделирования. Проведение эксперимента по определению максимальных усилий действующих на гидроцилиндры при копании. Проверочный расчет на работоспособность для рукояти по полученным данным усилий по компьютерной модели.
В экономической части приведены технико-экономическое обоснование целесообразности повышения работоспособности машины, а также произведен расчет затрат на проведение модернизации машины с целью повышения ее производительности, рассчитанный экономический эффект и период окупаемости машины.
В разделе охраны труда проведен анализ опасных и вредных факторов при работе экскаватора.

Содержание:
ВВЕДЕНИЕ
1 Общая часть
1.1 Описание конструкции и назначения машины
1.2 Технические характеристики
1.3 Определение основных геометрических и весовых параметров экскаватора
1.4 Тяговый расчет гусеничного ходового оборудования
1.5 Определение усилий копания по методике КНУСА
2 СПЕЦИАЛЬНАЯ ЧАСТЬ
2.1 Анализ конструкций рабочего оборудования
2.2 Анализ литературных и патентных методов расчета элементов рабочего оборудования
2.3 Обоснование расчетной схемы и разработка математической модели
2.4 Обоснование расчетной схемы для конечно элементного моделирования
2.5 Разработка программного обеспечения и реализации компьютерной модели
2.6 Расчет гидроцилиндра
2.7 Исследование усилий действующих в гидроцилиндрах
2.8 Проверочный расчет рукояти
3 Организационно - ЭКОНОМИЧЕСКАЯ ЧАСТЬ
3.1 Технико-экономическое обоснование целесообразности повышения работоспособности
3.2 Определение затрат на ремонтную модернизацию
3.3 Определение годового экономического эффекта от модернизации машины
4 ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИЯ гидравлических экскаваторов
ЗАКЛЮЧЕНИЕ
ПЕРЕЧЕНЬ ССЫЛОК

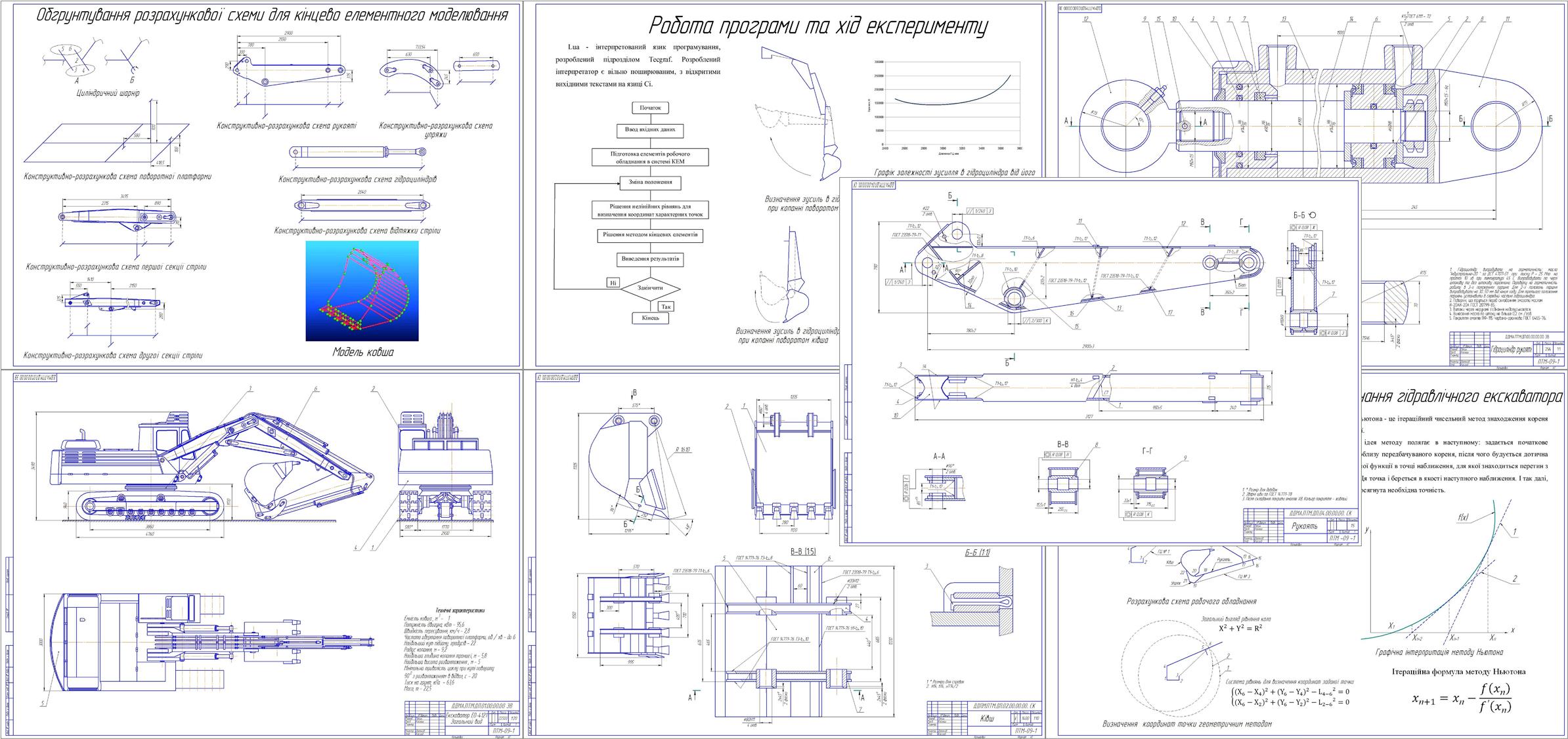

Состав: ПЗ; Графический материал: Экскаватор (ВО), КОВШ (СБ), Гидроцилиндр (СБ), Рукоять (СБ), Плакат 1 (Построение математической модели) Плакат 2 (Обоснование расчетной схемы) Плакат 3 (Ход эксперимента и результаты исследования) Язык документа

Софт: КОМПАС-3D V16 x64

Сайт: www

Файлы:
ЛИСТ 3 - ПЛАКАТ № 1.cdw
ЛИСТ 6 - ГЦ.cdw
СП 2- КОВШ.doc
СП 1 -ВО.doc
ЛИСТ 1 - ВО.cdw
СП 3 - ГЦ.doc
1. Содержание.doc
2. РЕФЕРАТ.docx
ЛИСТ 4 - ПЛАКАТ № 2.cdw
ЛИСТ 7 - РУКОЯТЬ.cdw
Лист 2 -КОВШ.cdw
ЛИСТ 5 - ПЛАКАТ № 3.cdw
3. ДИПЛОМ.docx
