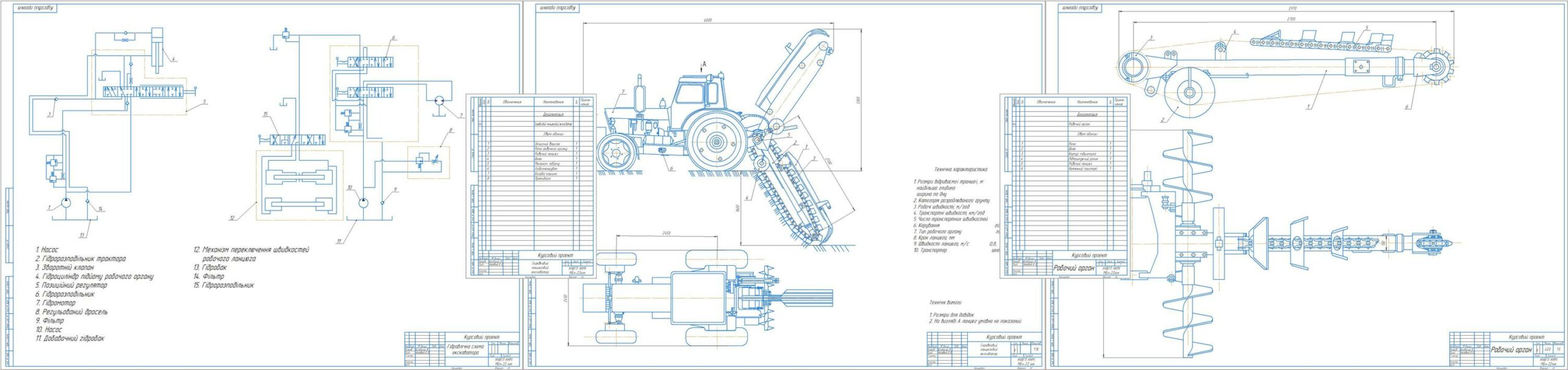

Проект ланцюгового скребкового экскаватора

Міністерство освіти і науки України
Національний університет водного господарства та природокористування
Кафедра будівельних, дорожніх, меліоративних машин та
обладнання
Розрахунково-пояснювальна записка
до курсового проекту
з дисципліни: «Машини для земляних робіт»
на тему:
«Проект ланцюгового скребкового екскаватора»

Вихідні дані
Розміри відриваємої траншеї, м:
найбільша глибина 1,8
ширина по дну 0,2... 0,4
2. Категорія розроблюваного грунту -
3. Робочі швидкості, м/год 20-650
4. Транспортні швидкості, км/год 1,9-33,5
5. Число транспортних швидкостей 12
6. Керування гідравлічне
7. Тип робочого органу ланцюговий
8. Крок ланцюга, мм 100
9. Швидкості ланцюга, м/с 0,8; 1,2; 1,5; 2,1
10. Транспортер шнековий
В даній роботі розглянуто всі основні операції Екскаватора ЕТЦ-165 призначений для риття траншей прямокутного профілю в грунтах I-III категорій (за винятком вязких вологих грунтів) під укладання кабелів звязку та ліній електропередач, трубопроводів різного
призначення, а також для засипки траншей і виконання дрібних планувальних робіт за допомогою універсального поворотного бульдозерного відвала. Конструкція екскаватора розрахована на установку спеціального змінного обладнання для розробки мерзлих ґрунтів в умовах помірного клімату глибиною до 1,3 м і шириною 0,14 м.
Зміст
Вступ……………………………………………………………………………….3
1. Характеристика і класифікація ланцюгових екскаваторів…………………..5
2. Огляд заводів виробників…………………………………………………….20
3. Взаємодія робочих органів з грунтом……………………………………….25
4. Розрахунок основних параметрів ланцюгових скребкових траншейних екскаваторів……………………………………………………………………...29
5. Розрахунок зусиль різання грунту скребками………………………….…..32
6. Визначення потужності двигуна і вибір базової машини……………….…33
7. Визначення граничного ухилу для екскаватора і перевірка зчіпного зусилля ходового обладнання……………………………………………………………36
8. Опис прототипу спроектованого екскаватора………………………………38
Висновок…………...…………………………………………………………….43
Література………….…………………………………………………………….44
Специфікація…….………………………………………………………………45
