Проект модернизации пневмоколёсного стрелового крана КС-4620

Белорусский государственный университет транспорта
Кафедра Детали машин, путевые и строительные машины
Курсовой проект по дисциплине " Подъёмно-транспортные машины"
На тему: "Проект модернизации пневмоколёсного стрелового крана КС-4620
Гомель 2013

В данном проекте рассматривается конструкция пневмоколесного стрелового крана, Произведён расчёт параметров.

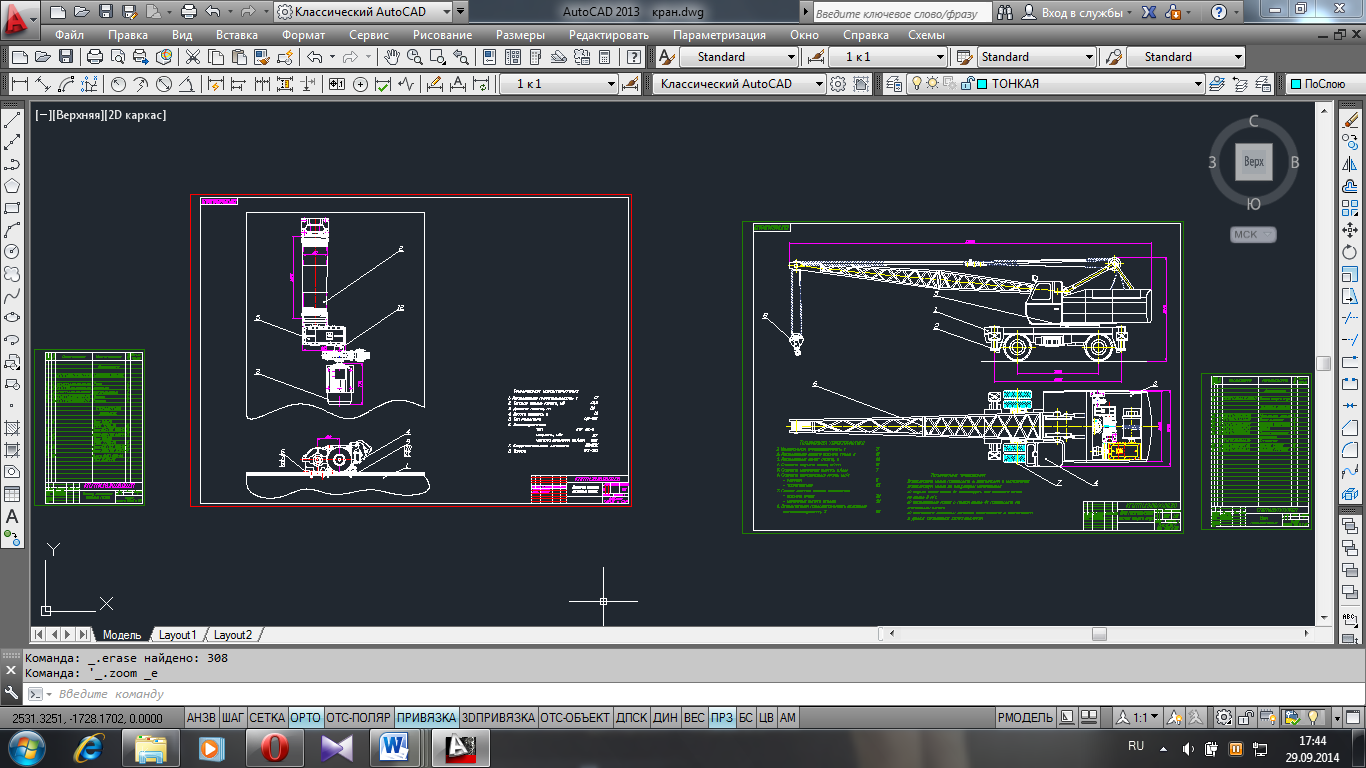

Графическая часть содержит общий вид крана, сборочный чертёж привода, чертежи крюковой подвески и тормоза.
Курсовой проект содержит 3 листа формата А1 графической части, 45 страниц пояснительной записки, содержащей 20 рисунков, 10 таблиц, 15 источников.
В конструкторской части был разработан пневмоколёсный стреловой кран КС-4620
Техническая характеристика
1. Максимальная грузоподъемность, т 17
2. Максимальная высота подъема груза, м 12
3. Максимальный вылет стрелы, м 20
4. Скорость подъема груза, м/мин 10
5. Скорость изменения вылета, м/мин 7
6. Скорость передвижения крана, км/ч
– рабочая 5
– транспортная 25
7. Группы режимов работы механизмов:
- подъема груза 3М
- изменения вылета стрелы 3М
8. Относительная продолжительность включения
эектрооборудования, % 25

Состав: Кран пневмоколёсный (ВО), Привод (СБ), деталировка (тормоз, крюковая подвеска), Спецификация, Пояснительная записка Язык документа

Софт: AutoCAD 13

Сайт: www
