Проектирование бульдозера на базе трактора ЧЕТРА Т-20

«Московский государственный строительный университет»
Кафедра «Механизация строительства»
Дорожные и строительные машины
ПРОЕКТИРОВАНИЕ БУЛЬДОЗЕРА НА БАЗЕ ГУСЕНИЧНОГО ТРАКТОРА
2014

ВВЕДЕНИЕ 4
1. Описание конструкции и выбор типа базового трактора 5
2. Расчет основных геометрических параметров бульдозерного оборудования 12
3. Определение массовых характеристик 17
4. Определение нагрузок при заглублении, рабочем ходе и выглублении рабочего органа 19
5. Тяговый расчет БА и режимы его работы при перемещении грунта 24
6. Прочностной расчет БА 29
7. Подбор гидрооборудования 46
8. Расчет производительности для заданных условий заглубления 52
ЗАКЛЮЧЕНИЕ 55
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 56

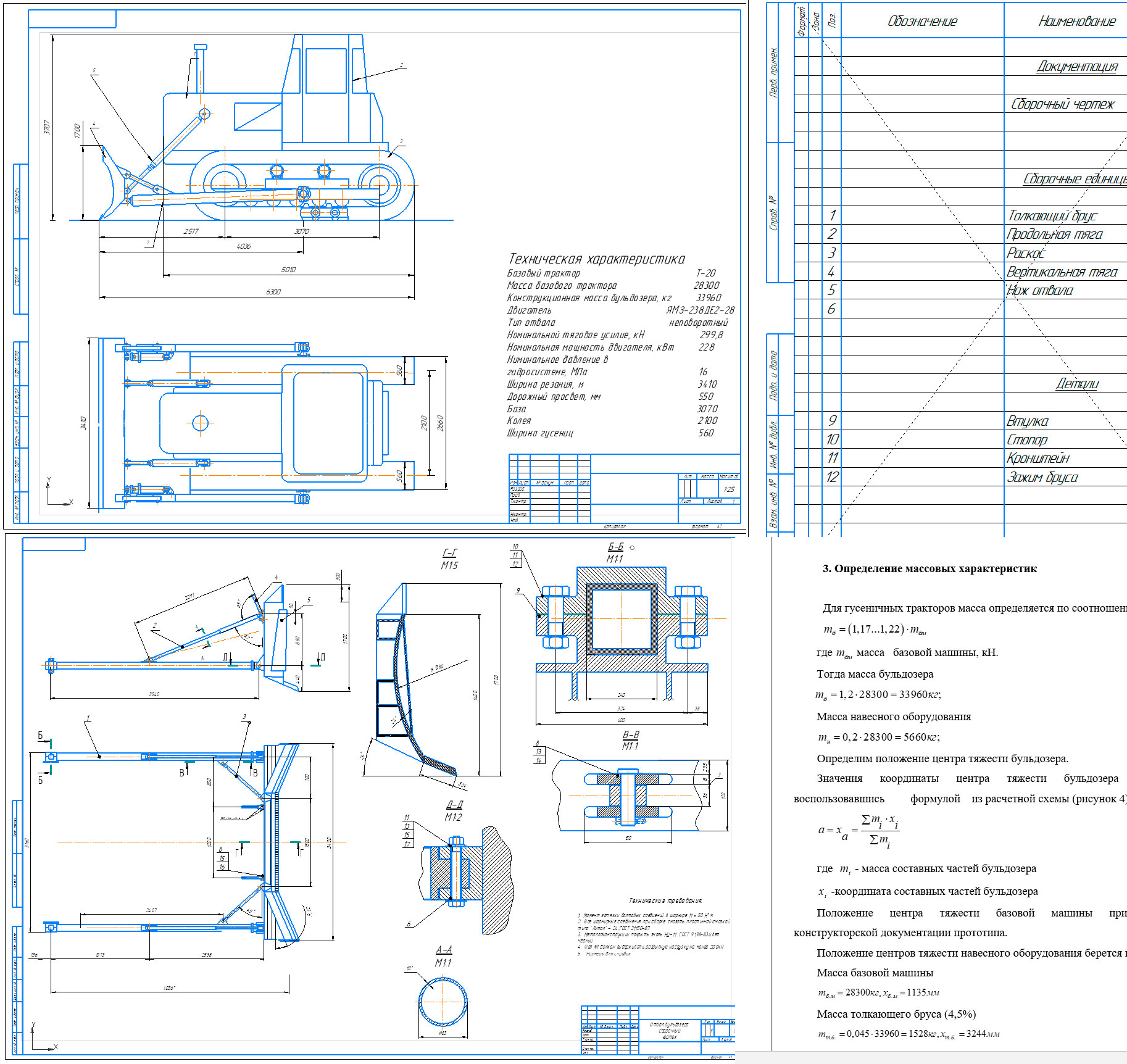

Техническая характеристика
Базовый трактор Т-20
Масса базового трактора 28300
Конструкционная масса бульдозера, кг 33960
Двигатель ЯМЗ-238ДЕ2-28
Тип отвала неповоротный
Номинальной тяговое усилие, кН 299,8
Номинальная мощность двигателя, кВт 228
Ниминальное давление в
гидросистеме, МПа 16
Ширина резания, м 3410
Дорожный просвет, мм 550
База 3070
Колея 2100
Ширина гусениц 560

При выполнении данного проекта было спроектировано и рассчитано бульдозерное оборудование для трактора ЧЕТРА Т-20. Также при выполнении работы рассмотрены и решены вопросы, предусмотренные техническим заданием:
- изучили возможные конструкции бульдозеров, а также классификацию бульдозеров по различным признакам и параметрам.
- выбрали и рассчитали основные параметры бульдозера, скорректировали их по стандартным значениям.
- произвели тяговый расчет бульдозера, в итоге которого выяснили, что тягового усилия, развиваемого бульдозером, достаточно для выполнения работы в заданных условиях.
- произвели расчет механизма управления отвалом; определили усилие, действующее на него при возникновении случайных нагрузок. По полученным данным выбрали гидроцилиндр подъема отвала, а также гидронасос, который будет обеспечивать бесперебойную работу механизма управления отвалом.
