Расчет и подбор гидрооборудования для рабочего оборудования бурильно-крановой установки

БНТУ
Кафедра "СДМ"
Курсовой проект по дисциплине "Гидравлика"
На тему: "Расчет и выбор гидрооборудования для рабочего оборудованиябурильно-крановой установки"
Минск 2014

Курсовая работа по дисциплине «Гидравлика, гидромашины и гидропривод» выполняется с целью улучшения технических знаний и навыков в области проектирования и расчетов объемных гидроприводов строительных и дорожных машин и является базовой частью учебной программы при подготовке дипломных проектов по специальности «Подъемно-транспортные, строительные, дорожные машины и оборудование».
Курсовой проект содержит 2 листа А1, 1 лист А2 и 1 лист А3 графической части и 39 страниц пояснительной записки.
При выполнении курсовой работы рассматривается: обоснование принимаемой принципиальной гидравлической схемы строительной машины и анализ ее работы, определение параметров объемного гидропривода в целом и на основе расчета его элементов, выбор гидромашин и гидроаппаратов из существующей номенклатуры, предлагаемой отечественными заводами-изготовителями.
Техническая характеристика:
Давление в первом гидроцилиндре 60 кН
Давление в поршневой полости 9,6 МПа
Давление в штоковой полости 0,5 МПа
Диаметр первого цилиндра 100 мм
Насос аксиально-поршневой серии А1-112/16,04 КПЛ фирмы "Хорда-Гидравлика", который при частоте 1500 об/мин будет подавать 175 л/мин, номинальное давление 16 МПа.

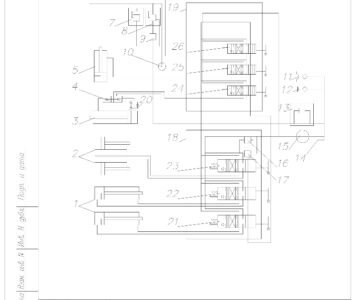

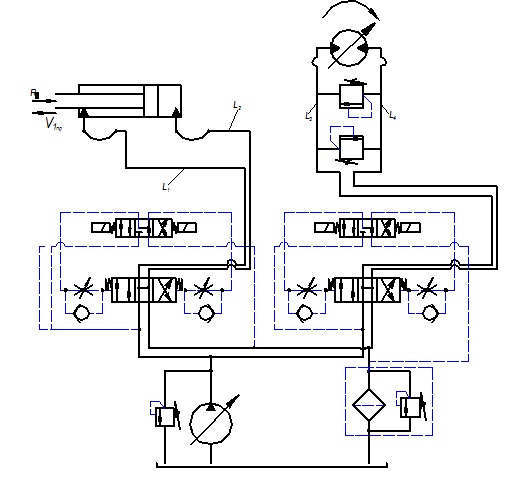

Состав: Пояснительная записка, Гидравлическая схема, Распределитель (СБ), Деталировка (золотник, стакан), Спецификация. Язык документа

Софт: AutoCAD 2008

Сайт: www

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Расчет и подбор гидрооборудования для рабочего оборудования бурильно-крановой установки

Просмотр файлов
PZ_Pogruzchik.doc
Гидравлика А1 (1).dwg
Золотник.cdw
Распределитель.frw
Стакан.cdw
