Расчет основных параметров Экскаватора Э-652Б

Тюменский государственный нефтегазовый университет
Кафедра Подъемно-транспортные, строительно-дорожные машины
Курсовая работа по дисциплине «Строительные и дорожные машины»

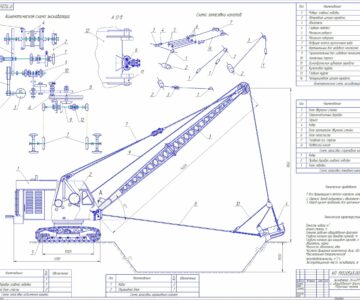

На тему: Землеройная машина «Экскаватор Э-652Б»
Тюмень 2013

Данный курсовой проект включает в себя пояснительную записку и графическую часть. Пояснительная записка состоит из 29 страниц; графическая часть содержит 2 листа формата А1 и 1 лист формата А2.
Пояснительная записка включает в себя расчет основных механизмов экскаватора с оборудованием драглайн, проверку его устойчивости, расчет технико-экономических показателей, технику безопасности при работе с экскаватором, патентную разработку, подтвержденные при необходимости рисунками. Количество рисунков составило 6.

Технические характеристики:
Емкость ковша, q = 0,8 м3
Длина стрелы, Lc = 10м
Угол наклона стрелы, α = 45о
Глубина копания, Н = 5,6м
Скорость тягового каната, Vтяг = 1,12м/с
Скорость подъемного каната, Vпод = 1,38м/с

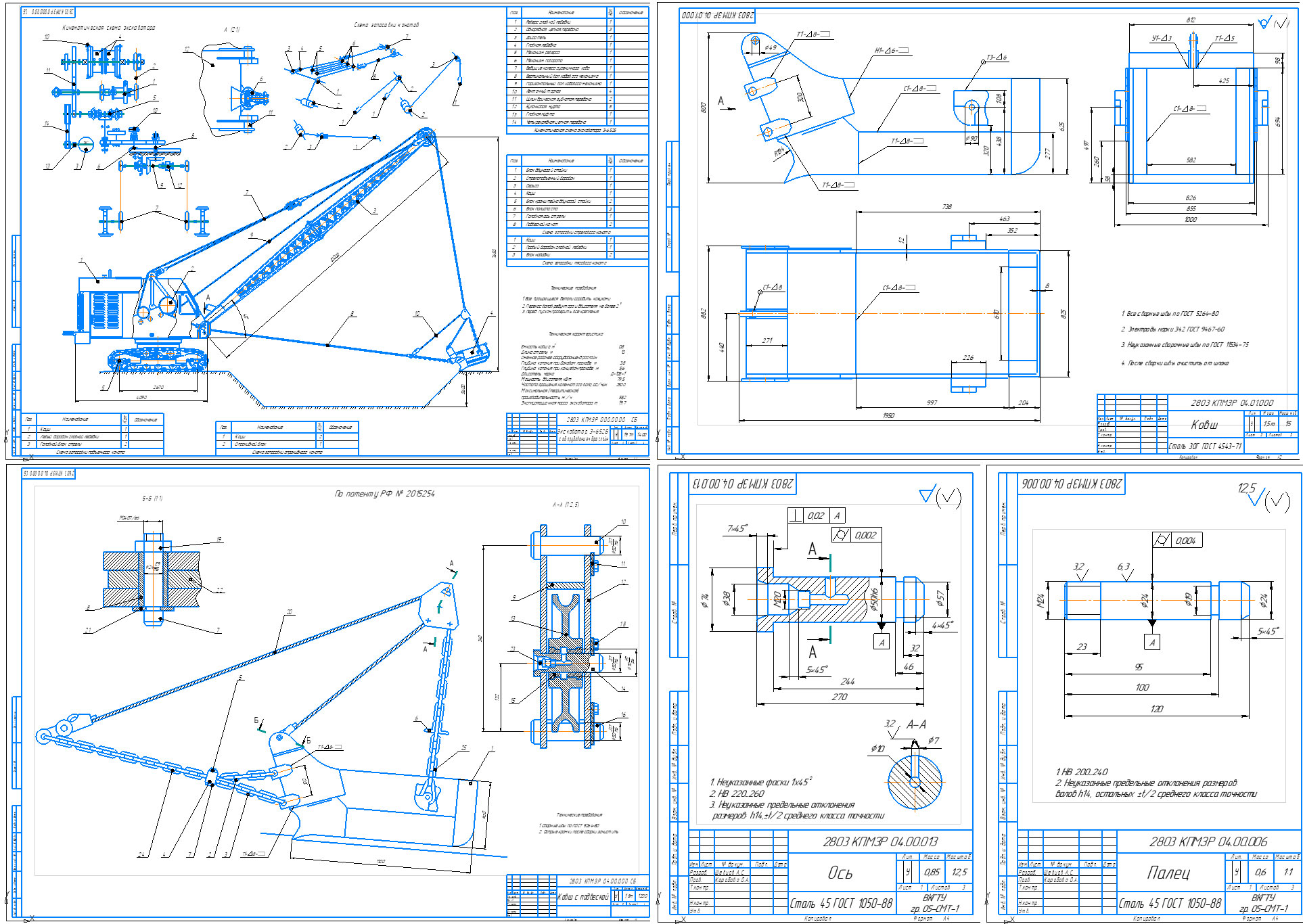

Состав: Экскаватор Э-652Б (СБ), Ковш с подвеской (СБ), Ковш, Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D V14

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Расчет основных параметров Экскаватора Э-652Б

Просмотр файлов
Пояснительная/Пояснительная МЗР.doc
Графич. часть/Ковш сварной.cdw
Графич. часть/Ковш.cdw
Графич. часть/КП МЗР.cdw
Графич. часть/Спецификация Ковш.spw
Графич. часть/Спецификация Э-652Б.spw
Пояснительная
Графич. часть
