Расчет основных параметров одноковшового экскаватора ЭО-3323

Белорусско – Российский университет
Кафедра: “Строительные, дорожные, подъёмно-транспортные машины и оборудование ”
Курсовой проект по дисциплине “Машины для земляных работ”
На тему: "Экскаватор одноковшовый ЭО-3323"
Могилёв 2013

В данном проекте произведен расчёт основных параметров машины.
Курсовой проект содержит 4 листа формата А1 графической части, 46 страниц пояснительной записки.

1 Вместимость ковша, м 0.75
2 Двигатель
тип дизельный
марка Д 240
мощность, кВт 55.2
частота вращения, мин 1700
3 Частота вращения поворотной
платформы, мин до 11,8
4 Скорость передвижения, км/ч
рабочая до 3,5
транспортная до 20,15

Состав: Экскаватор(ВО), Гидравлическая хема, Рукоять(СБ), Деталировка(Пластина, палец, бобышка), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Расчет основных параметров одноковшового экскаватора ЭО-3323

Просмотр файлов
записка.docx
Рукоять _ ЭО-3323.00.00.000 СБ переделанная.cdw
Спецификация Сборочного.spw
Чертеж гидросхемы.cdw

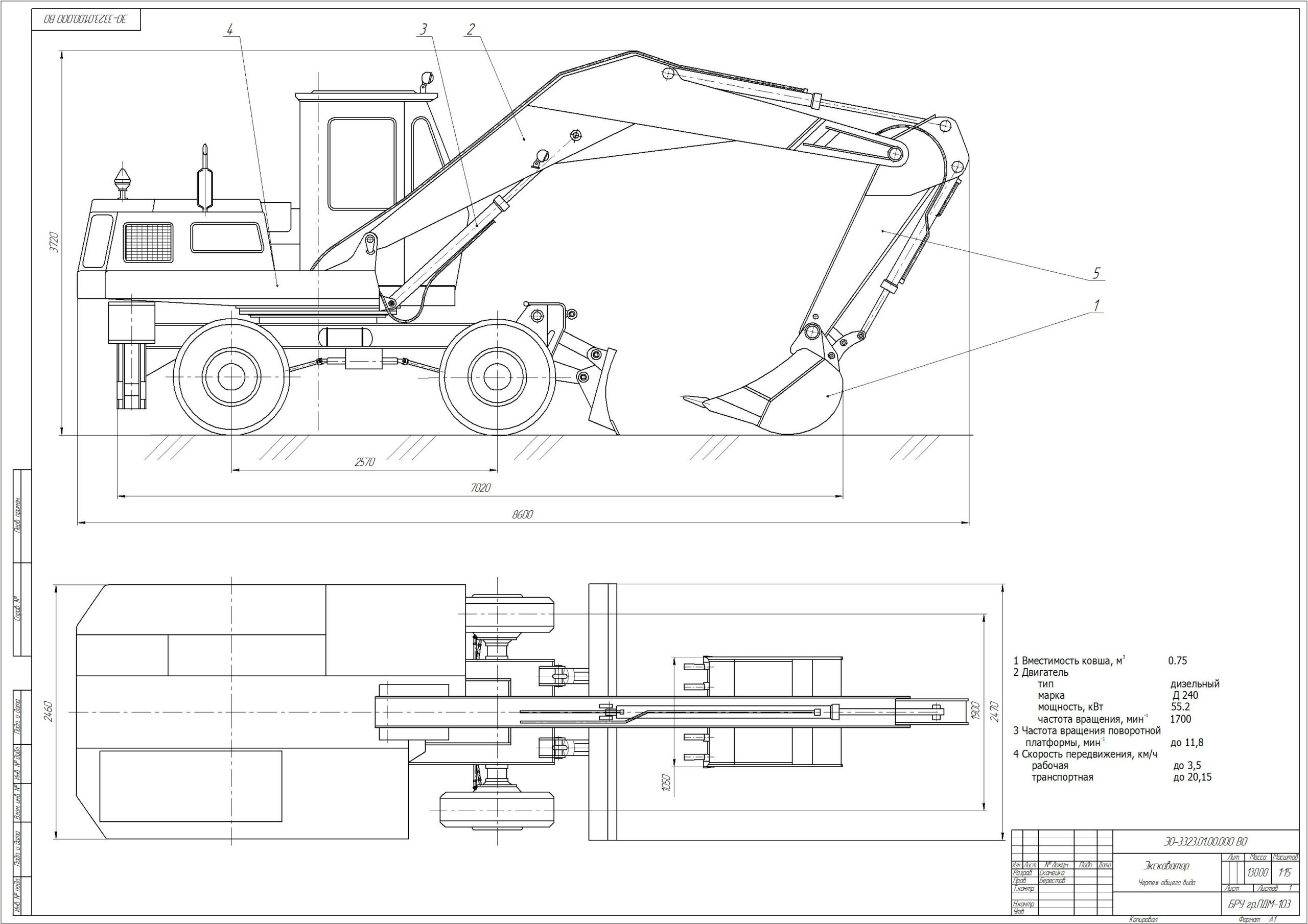

Чертеж общего вида эксковатор.cdw
ЭО-3323.00.00.000.spw
Detalirovka.cdw
