Расчет основных параметров органов экскаватора ЭО-4121 и гидросхема

Астраханский Государственный Технический Университет
Кафедра подъемно-транспортные машины
Курсовой проект по дисциплине производственная логистика и механика машин (ПТМ)
На тему: Расчет основных параметров органов экскаватора ЭО-4121
Астрахань 2013

ЭО – 4121 это универсальный полноповоротный одноковшовый экскаватор предназначенный для копания немёрзлых грунтов I – IV категорий. А также предварительно разрыхленных мерзлых скальных грунтов с кусками размерами не более 600мм при температуре окружающей среды от -40 до +40ºС во время разработки карьеров, рытья котлованов, траншей, каналов и др.
Машина может быть применена для погрузки и разгрузки сыпучих материалов грейферным оборудованием и для разработки мерзлых грунтов и трещиноватых скальных пород рыхлителем и захватно – клещевым оборудованием.
Конструкция экскаваторов предусматривает возможность использования сменного рабочего оборудования: обратная лопата с ковшами вместимостью 1,25 и 1,6м ; обратная лопата с удлиненной рукоятью с ковшом вместимостью 1,25м ; прямая лопата с ковшами вместимостью 1,6 и 2м ; прямая лопата с раскрывающимся ковшом вместимостью 1,6м ; погрузочное

Состав: Гидросхема, гидроцилиндр,деталировка, общий вид, рабочее оборудование, спецификация, пояснительная записка. Язык документа

Софт: Компас-3D V14

Файлы:
деталировка 2.cdw
Гидросистема.cdw
деталировка 1.cdw
пояснительная записка.docx
Гидроцилиндр.cdw
деталировка 4.cdw
Спецификация.spw
деталировка 3.cdw
ЭО-4121 Рабочее оборудование.cdw

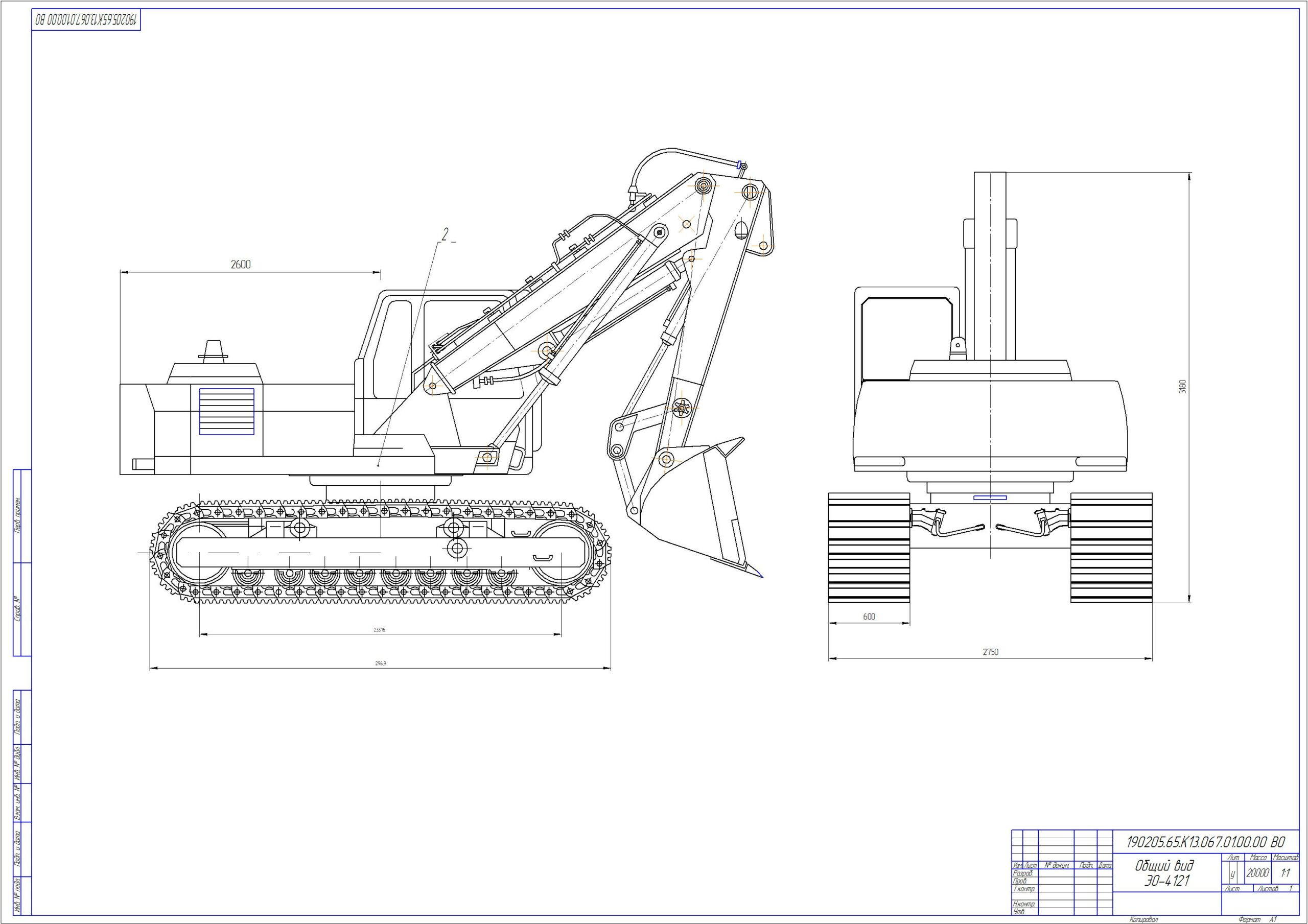

общий вид.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: racingdriver
Дата: 2013-12-25
Просмотры: 3406
