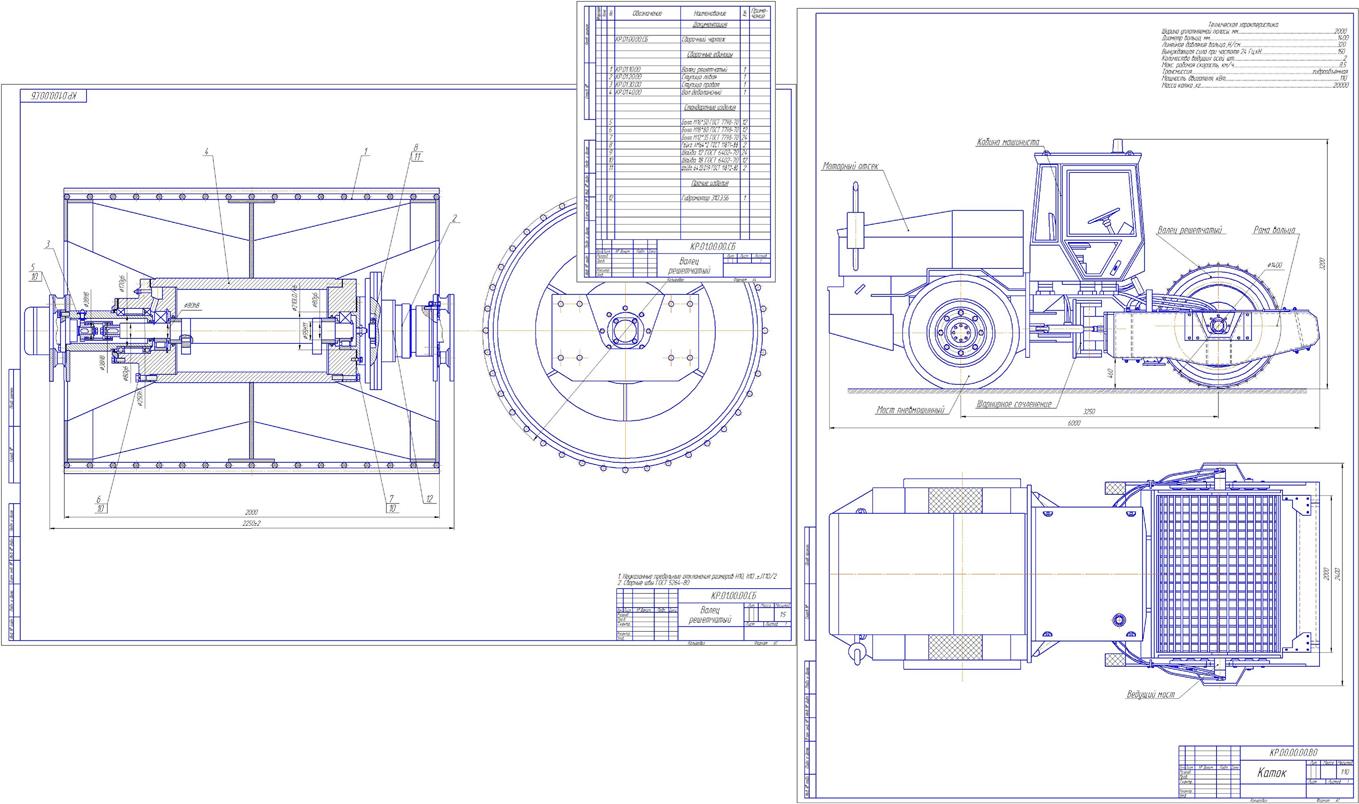

Расчет основных параметров органов решетчатого катка на базе ДУ-85

ФГБОУ ВО "Сибирский государственный автомобильно-дорожный университет (СибАДИ)"
Кафедра "Техника для строительства и сервиса нефтегазовых комплексов и инфраструктур"
Курсовой проект по дисциплине "Конструкция и теория наземных ТТМ. Строительные и дорожные машины"
На тему "Расчет основных параметров ораганов решетчатого катка на базе ДУ-85"
Омск 2016г

Содержание

1 Обзор конструкций самоходных катков 3
2 Выбор основных параметров катка 10
3 Тяговый расчет катка 15
4 Расчет и выбор элементов привода вальца 17
4.1 Расчет механизма передвижения катка 17
4.2 Расчет и выбор гидроцилиндра поворота 22
5 Расчет производительности машины 25
Список использованных источников 28

исходные данные: Каток ДУ-85

Техническая характеристика
Ширина уплотняемой полосы, мм..............................................................................................................2000
Диаметр вальца, мм..................................................................................................................................................1400
Линейное давление вальца ,Н/см...............................................................................................................320
Вынуждающая сила при частоте 24 Гц,кН.......................................................................................150
Количество ведущих осей, шт.............................................................................................................................2
Макс. рабочая скорость, км/ч.........................................................................................................................8,5
Трансмиссия..........................................................................................................................................гидрообъёмная
Мощность двигателя, кВт...................................................................................................................................110
Масса катка ,кг........................................................................................................................................................20000
