Промотур КОМПАС v17

Ремонтный поезд для поверхностной обработки автомобильных дорог

БелГУТ ДМ П и СМ

Произведен патентный анализ и проработка машины на базе шасси МАЗ производящую поверхностную обработку дорожного полотна на основе зарубежных моделей и технологий, разработана установка и рабочее оборудование,частичная деталировка и расчеты.

По заданию дипломного проекта требуется разработать машину для поверхностной обработки автомобильных дорог с асфальтобетонным покрытием с синхронным распределением материалов на базе отечественного шасси.
В дипломном проекте рассмотрено состояние проблемы. Проведены патентная проработка и информационный анализ аналогов существующего оборудования иностранного производства, определены назначение и рациональные области применения разрабатываемой конструкций.
Выполнена разработка конструкции машины для поверхностной обработки автомобильных дорог (МПОАД), а именно: конструкции бункера для щебня, емкости для вяжущего, системы распределения щебня и вяжущего, системы подогрева вяжущего. Произведен расчет основных параметров машины, а именно: расчет производительности, расчет тяговый расчет и баланс мощности, расчет системы подачи щебня и вяжущего, расчет системы обогрева вяжущего, а также расчет гидросистемы; подобраны, соответствующие рассчитанным параметрам, механизмы: гидронасос, гидромотор, гидроцилиндры; рассчитаны основные технико-экономические показатели разработанной конструкции.
Рассмотрены вопросы охраны труда и окружающей среды при эксплуатации машины ПОАД.
Пояснительная записка 81 с., 94 формулы, 10 рисунков, 7 таблиц, 12 источников, 1 приложение, иллюстративный материал 10 листов формата А1.

Технические характеристики:
Модель и наименование шасси МАЗ-630352
Номинальная мощность двигателя, кВт(л.с.) ( )
Грузоподъемность снаряженной машины, кг 10500
Масса машины полная, кг, не более 24900
Распределение нагрузки от полной массы машины на дорогу, кг,
не более
через переднюю ось 6200
через заднюю тележку 18600
Масса спецоборудования, кг, не более 4800
Вместимость кузова, м3, не менее 5
Вместимость цистерны, м3, не менее 3
Производительность при устройстве однослойного покрытия
(расчетная), м2/ч, не менее 800
Ширина обрабатываемой полосы, мм
минимальная 625
максимальная 2500
Максимальная скорость, км/ч, не более:
транспортная 70
транспортная (с грузом в цистерне и кузове) 50
рабочая 3,7
Максимальное рабочее давление в гидросистеме, МПа,
не более: 16
Максимальное рабочее давление в пневмосистеме, МПа,
не более 0,7
Габаритные размеры, мм, не более:
длина 9700
ширина 2500
высота 3600

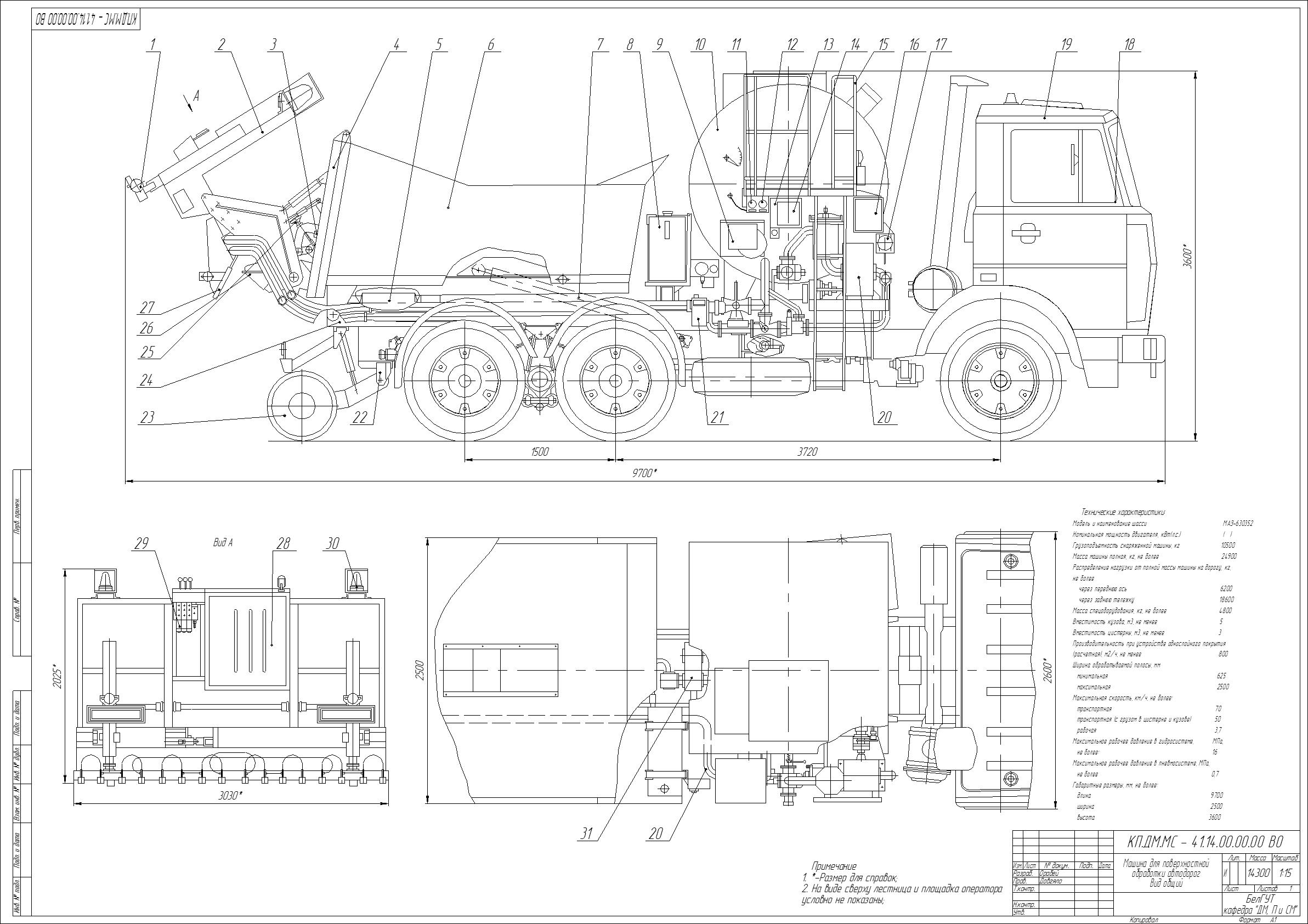

Состав: вид общий, деталировка, пояснительная записка,спецификации, Гидросхема принципиальная, Механизм подачи и дозировки щебня, Распределитель вяжущего, Бункер для щебня и т.д. Язык документа
