Розрахунок одноківшевого гідравлічного екскаватора

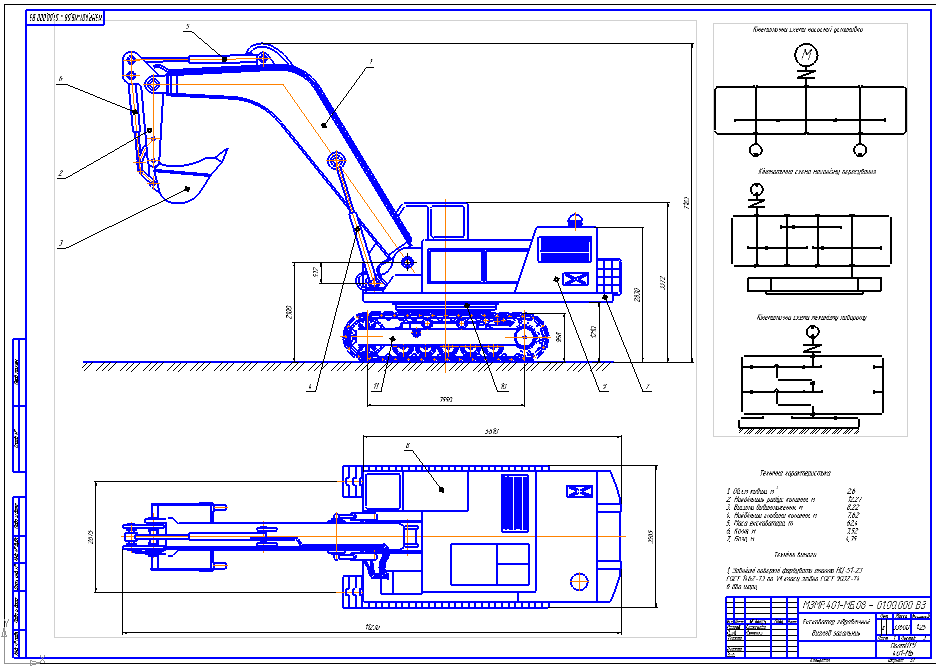

Работа состоит из расчета экскаватора и 3 чертежей формата А1, на которых изображено общий вид экскаватора, общий вид ковша и общий вид рукояти

Технічна характеристика
1.Об’єм ковша, м 2,6
2.Найбільший радіус копання, м 12,27
3.Висота вивантаження, м 8,22
4.Найбільша глибина копання, м 7,62
5.Маса екскаватора, т 62,4
6.Колія, м 3,52
7.База, м 4,35
Технічні вимоги
1. Зовнішні поверхні фарбувати емаллю НЦ-51-23
ГОСТ 1462-73 по класу згідно ГОСТ 9032-74
в два шари.

1 Вихідні дані для проектування

1 Категорія ґрунту – ІІІ.
2 Місткість ковша – 2 м3.
3 Щільність розроблювального ґрунту – 2000 кг/м3.
4 Допустимий граничний тиск на ґрунт – 90 кПа.
5 Кут внутрішнього тертя – 38.

Состав: вид общий (ВО), Спецификация, Деталировка Язык документа

Софт: Компас v10, CDW
