Рыхлитель бульдозера Т-170

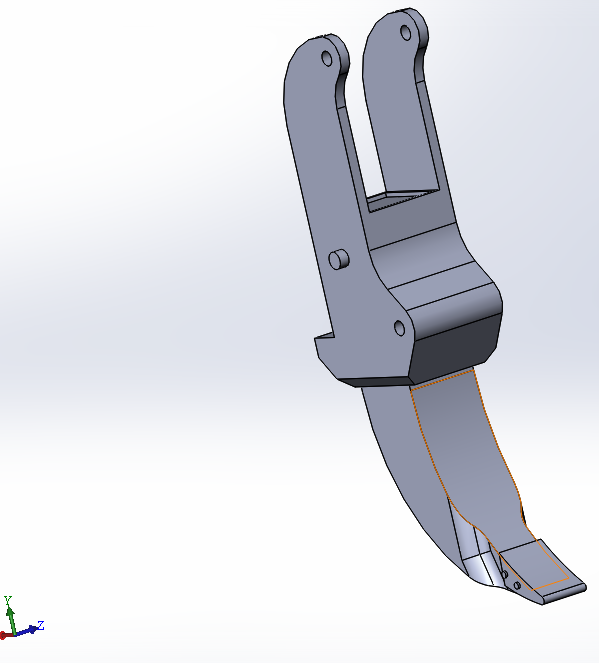

Рыхлительное оборудование состоит из опорной рамы, верхней и нижней тяги, рабочей балки с зубом, и гидроцилиндров подъема-опускания.Рабочий орган рыхлителя — зуб — состоит из стойки, наконечника, уширителей и деталей их крепления к стойке. Наконечник крепят на стойке пальцем с пружинной чекой. Предусмотрено два отверстия в стойке зуба для установки ее с разным вылетом. Уширители выполнены в виде сменных лопастей, закрепляемых в нижней части стойки под углом не более 20° к горизонту. Лопасть представляет собой L-образную опору, на выступающей части которой закреплен самоустанавливающийся поворотный диск, предохраняющий лопасти от износа и облегчающий процесс рыхления.
Типы рыхлителя — многозубый/однозубый
Количество зубьев рыхлителя — 3/1
Количество положений зубьев рыхлителя (по вертикали) — 3/3
Угол рыхления с коротким наконечником — 45°
Угол рыхления с длинным наконечником — 30°
Масса рыхлителя — 2245/1555 кг

Состав: Рыхлитель, насадка, вал, верхняя часть. Язык документа

Софт: SolidWorks 14

Файлы:
Рыхлитель.SLDPRT
Вал.SLDPRT
Насадка.SLDPRT
Верх.SLDPRT
Рыхлитель.SLDASM
Вал 3.SLDPRT
