Рыхлитель на базе трактора Т-170 с модернизацией рабочего оборудования

ГУВПО "Белорусско-Российский Университет"
кафедра "Строительные, дорожные, подъемно-транстпортные машины и оборудование"
Дипломный проект по специальности
на тему "Рыхлитель на базе трактора Т-170 с модернизацией рабочего оборудования"
Могилев, 2002

В данной дипломной работе разрабатывается конструкция рыхлителя.
Рыхлитель, включающий базовую машину, шарнирно смонтированную на ней П-образную тяговую раму с приводом поворота, на поперечной балке которой шарнирно с возможностью фиксированного поворота в продольных вертикальных плоскостях установлены рыхлительные зубья.
С целью расширения эксплуатационные возможностей и повышения производительности зубья расположены перед поперечной балкой.
Тяговая рама выполнена с возможностью поворота зубьев под действием собственного веса до плоскости тяговой рамы при ее верхнем положении. При этом каждый узел фиксации соответствующего зуба относительно поперечной балки выполнен из автоматического храпового фиксатора зуба в сложенном положении, ограничительного упора на поперечной балке для взаимодействия с тыльной стороной зуба и пружинного фиксатора рабочего положения зуба.

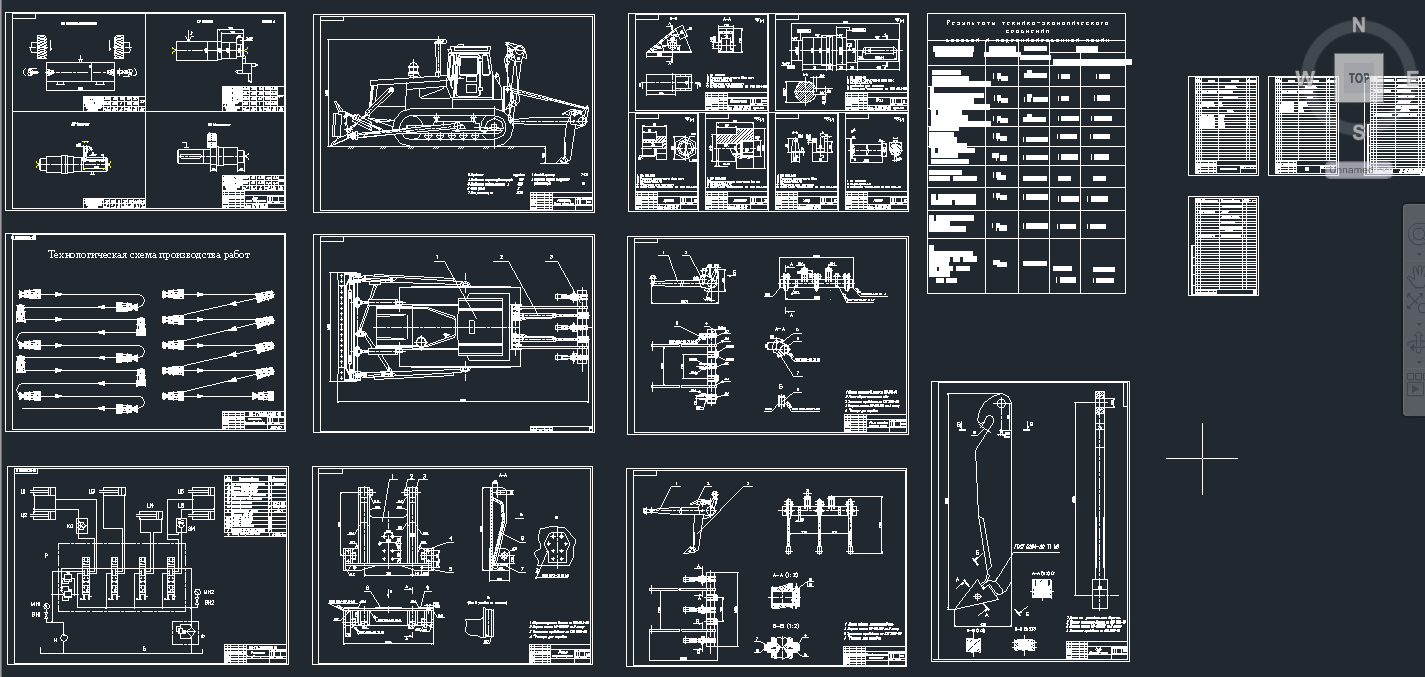

Состав: Чертеж общего вида (ВО) (2 листа), схема гидравлическая принципиальная (Г3), Оборудование рабочее (СБ), Рама (СБ), Рама тяговая (СБ), Зуб (СБ), Схема производства работ (Д1), Техпроцесс изготовления детали (Д1), Деталировка, Экономический эффект (Д1), Пояснительная записка) Язык документа

Софт: AutoCAD 2007
