Скрепер ДЗ-107

Забайкальский Государственный Университет
Кафедра строительных и дорожных машин
Курсовой проект по дисциплине: "Машины для земляных работ"
На тему: " Расчёт скрепера ДЗ-107"
Чита 2013

Целью курсового проекта является расчет скрепера со следующими исходными данными:
- Вместимость ковша – 25 м3.

При выполнении курсового проекта были решены следующие основные рычаги:
- выбор основных параметров скрепера;
- тяговый расчет;
- расчет мощности;
- расчет на прочность деталей;
- определение основных технико-экономических показателей.

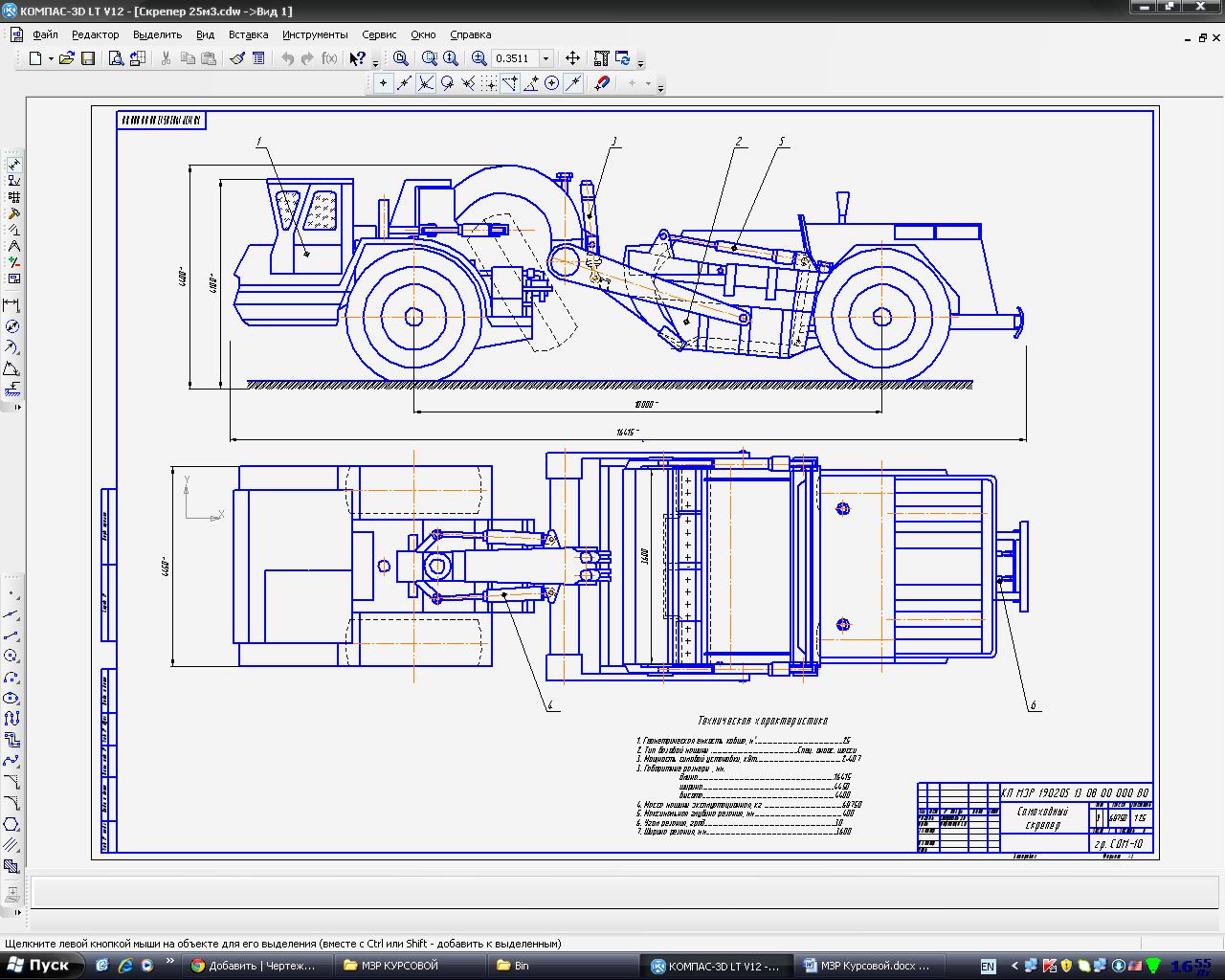

В графической части проекта выполнены следующие чертежи:
-чертеж общего вида машины;
-чертеж скреперного оборудования;
- деталировочный чертеж.

Техническая характеристика
1. Геометрическая емкость ковша, м ..25
2. Тип базовой машины .Спец. оноос. шасси
3. Мощность силовой установки, кВт2 407
3. Габаритные размеры , мм.
длина 16415
ширина 4450
высота 4400
4. Масса машины эксплуатационная, кг 68750
5. Максимальная глубина резания, мм..400
6. Угол резания, град 30
7. Ширина резания, мм 3600

Состав: скрепер 25м3(ВО), ковш, нож режущий А3, палец А3, проушина А3, спецификация на ковш и на скрепер, ПЗ. Язык документа
