Скрепер МоАЗ 6014

Разработана система эноргосбережения скрепера за счет экономии топлива расходуемого на работу гидронасосов рабочего оборудования в транспортном режиме. Для отключения насосов в транспортном режиме в коробку отбора мощности установлена электромуфта.

Техническая характеристика:
1.Вместимость ковша, м
геометрическая 8,3
номинальная 11
2.Полная масса автоскрепера, т 36
3.Номинальная грузоподъемность, т 16
4.Мощность двигателя, кВт 165,4
5.Скорость автоскрепера, км/ч
транспортная 44
рабочая 5,5
6.Наименьший радиус поворота, м
по колее колеса тягоча 7,9
по крайней точке тягоча 8,6
7.Ширина резания, мм 2820
8.Глубина резания, мм 300
9.Толщина слоя отсынки, мм 450
10.Свесы, мм
передний 2725
задний 1650
11.Дорожный просвет, мм
под болтами рессор 350
под ножами скрепера 450

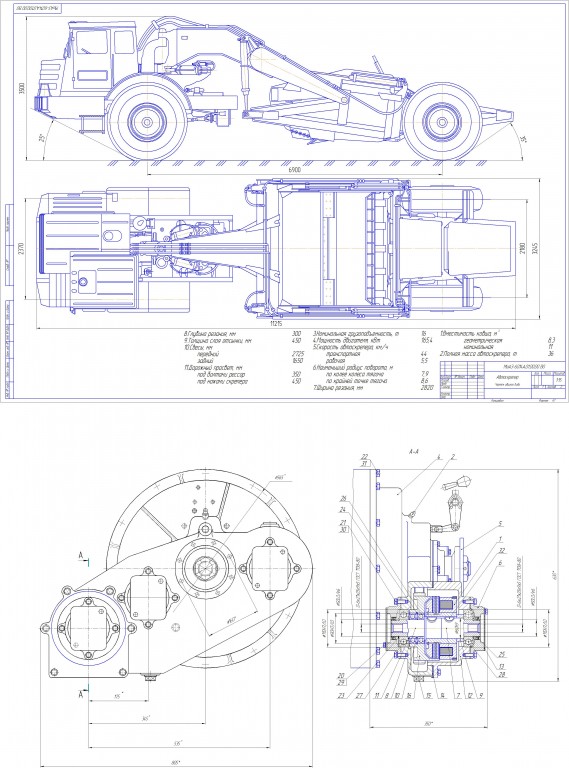

Состав: Коробка отбора мощности (СБ), Спецификация, Вид общий (ВО), ПЗ Язык документа

Софт: Компас v12

Просмотр файлов
скрепер/-МоАЗ 6014BO vjq.cdw
скрепер/Чертеж ком.cdw
скрепер/записка.docx
скрепер/Спецификация ком.spw
скрепер
