Операция Укомплектация-2

Скрепер пулуприцепной ковш 16м3

РГУПС, каф.ТМТ гр.СМП-4-215

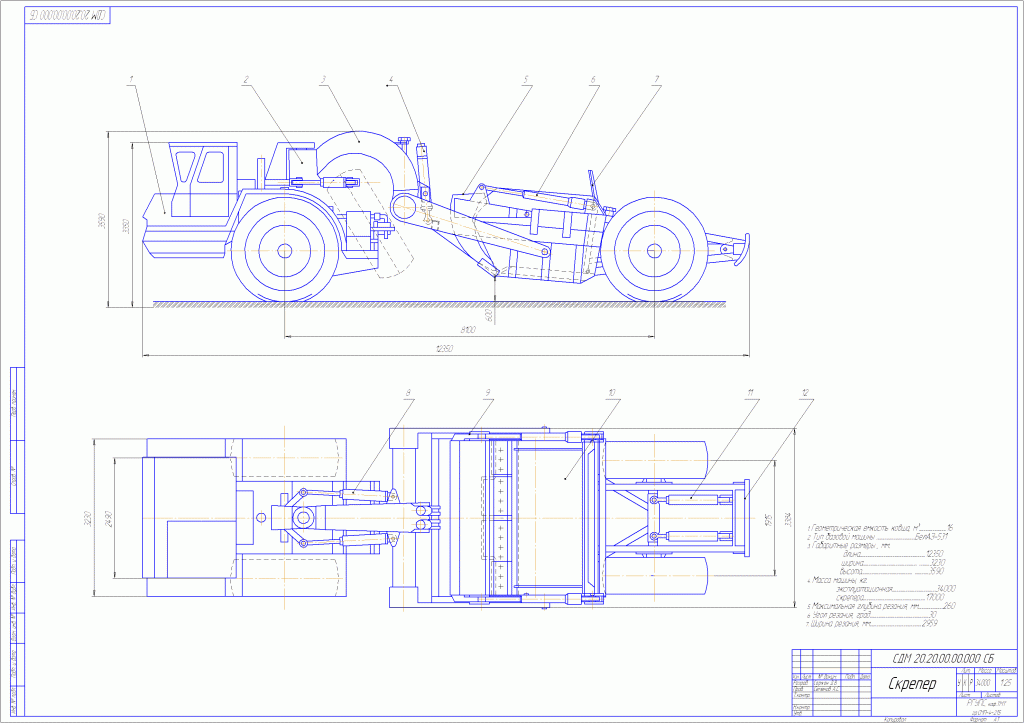

В данной курсовой работе определены основные параметры полуприцепного скрепера. Произведены тяговый расчет, а так же расчеты мощности, производительности и устойчивости полуприцепного скрепера. В графической части выполнен чертеж общего вида машины.
Пояснительная записка содержит: страниц – 27; иллюстраций -6; источников-3, чертеж графического материала-1.

1. Геометрическая емкость ковша, м 16
2. Тип базовой машины БелАЗ-531
3. Габаритные размеры , мм. длина 12350 ширина 3230 высота 3590
4. Масса машины, кг. эксплуатационная 34000 скрепера 17000
5. Максимальная глубина резания, мм 260
6. Угол резания, град 30
7. Ширина резания, мм 2959

Скрепер является землеройно-транспортной машиной цикличного действия, предназначенной для послойного резания грунта, транспортирования его к месту укладки и разгрузки в сооружение или в отвал. Рациональная дальность продольного перемещения грунта для прицепных скреперов до 500 м и для самоходных — до 2—3 км и в отдельных случаях — до 5 км.
Скреперы используются при производстве земляных работ по возведению насыпей, устройству выемок, планировке больших площадей.

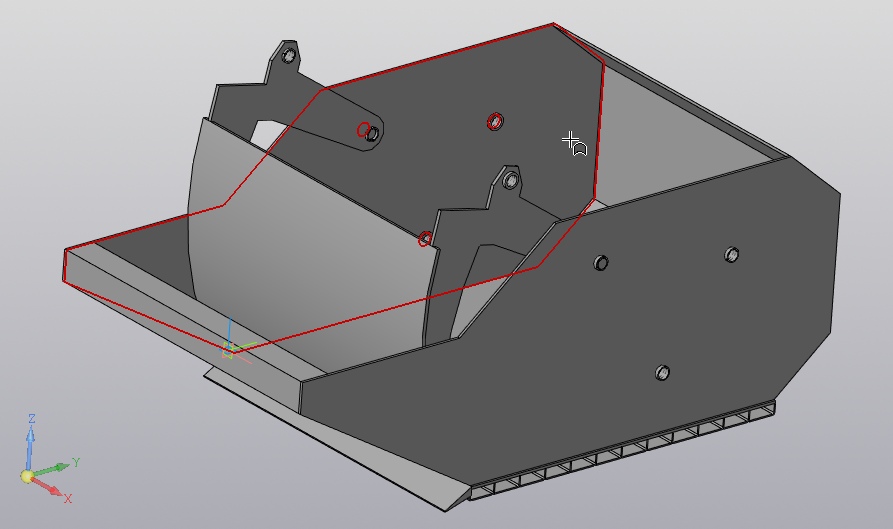

Скрепер представляет собой ковш с передней режущей кромкой, укрепленной на раме с пневмоколесным ходом. Дышлом скрепер присоединяется к гусеничному трактору или пневмоколесному тягачу.
При опускании ковш передней режущей кромкой врезается в грунт. При движении скрепер непрерывно срезает слой грунта. Заполненный ковш закрывается передней заслонкой.

Состав: Пояснительная записка (ПЗ), Вид общий (ВО), Спецификация, Язык документа

Софт: Компас v13,

Просмотр файлов
чертеж полуприцепной.cdw
СКРЕПЕР полуприцепной.doc
СПЕЦИФИКАЦИЯ полуприцепной.cdw
