Снегоочиститель на базе КамАЗ-53215

Диплом содержит все необходимые расчеты и чертежи.
Машина для содержание дорог в зимнее время
Главной целю модернизации является боковой плужный отвал, для увеличения производительности машины этого типа. Базовая машина КамАЗ 53215, имеется технологическая схема, гидро схема, а также сборочные чертежи плужного отвала, Есть маленькие недочеты в ПЗ.

Техническая характеристика
1. Мощность двигателя, кВт 154,4
2. Максимальная рабочая скорость, м/с 5,5
3. Максимальная транспортная скорость, м/с 22
4. Ширина снегоочистки, м:
-без бокового отвала 2,85
-с боковым отвалом 4
5. Ширина подметания, м:
-без боковой щетки 2,8
-с боковой щеткой 4
6. Диаметр центральной щетки, мм 550
7. Диаметр боковой щетки, мм 550
8. Вместимость цистерны, м3/ 10
9. Производительность,м2//ч 80000
10. Масса машины, кг 12500

В дипломном проекте представлены расчёты вибрационного конвейера для подачи материала из бункера, распределительного диска.
Цель проекта - повышение производительности машины для распределения противогололёдных материалов, а также повышение качества распределения противогололёдных материалов.
В процессе работы произведён анализ существующих аналогов и разработка более эффективной конструкции рабочего органа. Разработаны чертежи и пояснительная записка, определён ряд технико-экономических показателей. Разработан технологический процесс изготовления вала. Произведены мероприятия по охране труда в ходе эксплуатации машины для распределения противогололёдных материалов.

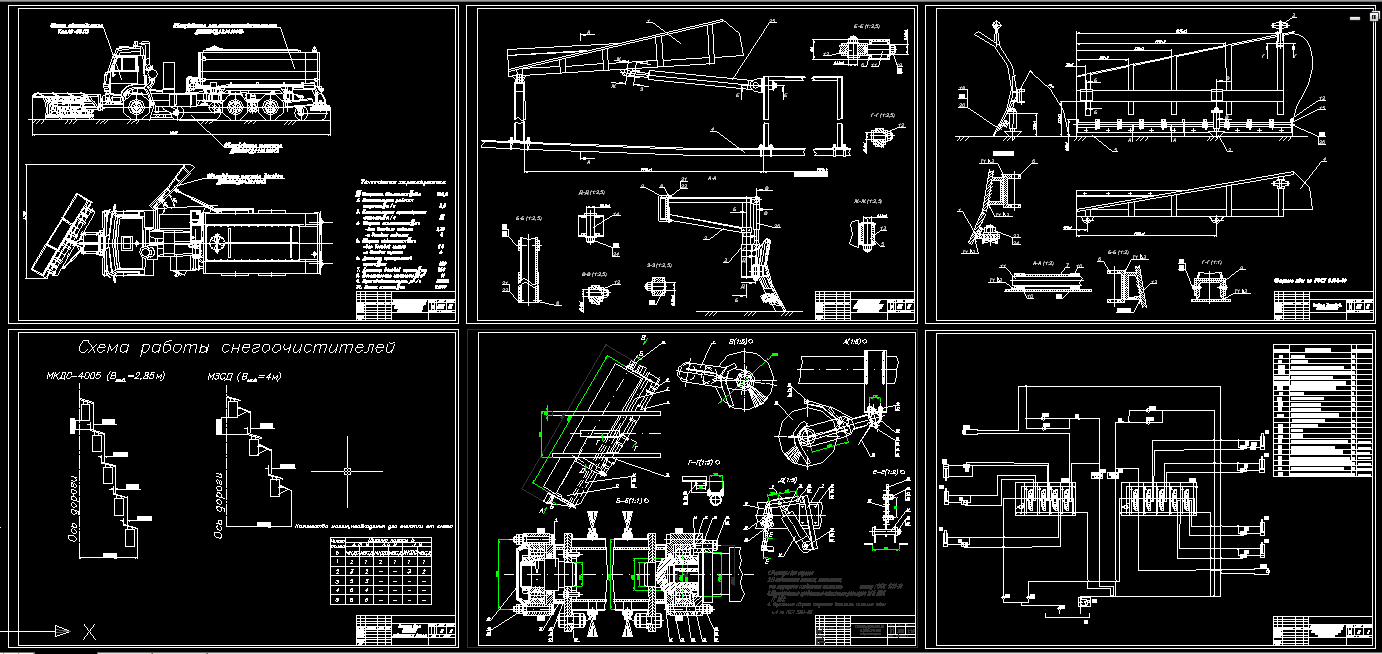

Состав: Сборочный чертеж(СБ), Вид общий (ВО),Технологическая схема, Расчеты Язык документа

Софт: AutoCAD, DWG

Сайт: www

Просмотр файлов
Машина для содержание дорог в зимнее время/ВО.dwg
Машина для содержание дорог в зимнее время/ДИПЛОМ (ВИБРО)-ЗАПИСКА_ исправлено.doc
Машина для содержание дорог в зимнее время
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
