Снижение динамических нагрузок на рабочий орган скрепера МоАЗ-6014

Белорусско-Российский университет
кафедра СДПТМиО
Машины для земляных работ
Тема "Система ограничения нагрузок на скрепер"
2013

Отличительной особенностью такого скрепера является то, что о глубине заглубления рабочего органа оператор не знает и в результате, когда тягач начинает буксовать и останавливается в ожидании толкача при больших усилиях на ноже (большой толщине стружки) возникают в момент удара толкача о задний бампер скрепера большие динамические нагрузки. При этом ели выбирают мощный, тяжелый толкач, происходит разрушение металлоконструкции скрепера. Для уменьшения нагрузок, действующих на скрепер со стороны толкача, необходимо ограничить толщину стружки вырезаемой скрепером, что и приведет к снижение динамических нагрузок.

Техническая хорактеристика
1.Вместимость ковша, м
геометрическая 8,3
номинальная 11
2.Полная масса автоскрепера, т 36
3.Номинальная грузоподьемность, т16
4.Мощность двигателя, кВт 165,4
5.Скорость автоскрепера, км/ч
транспортная 44
рабочая 5,5
6.Наименьший радиус поворота, м
по колее колеса тягача 7,9
по крайней точке тягача 8,6
7.Ширина резания, мм 2820
8.Глубина резания, мм 300
9.Толщина слоя отсыпки, мм 450
10.Свесы, мм
передний 2725
задний 1650
11.Дорожный просвет, мм
под болтами рессор 350
под ножами скрепера 450

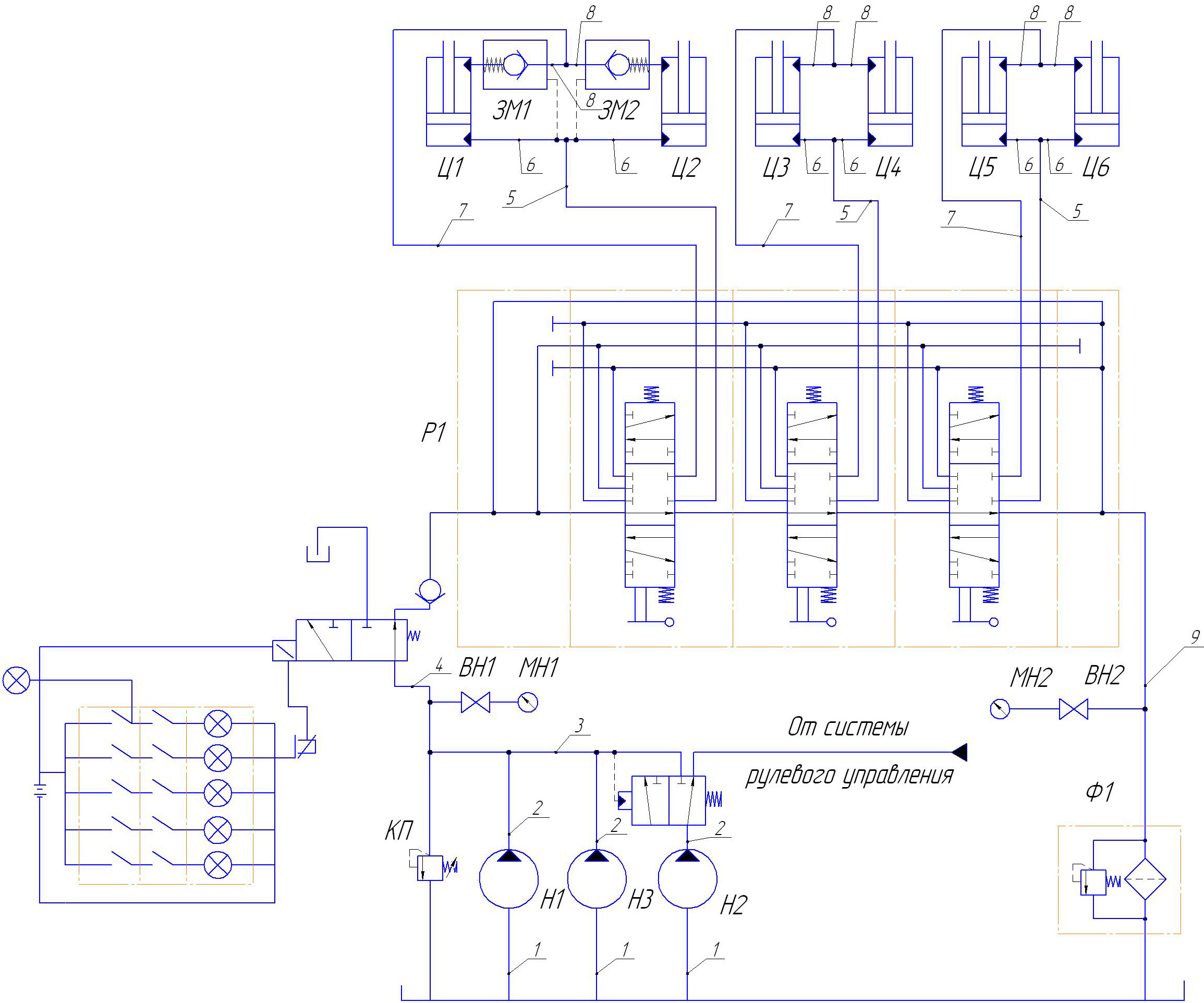

Состав: Общий вид скрепера, гидравлическая схема, блок герконов, деталировка Язык документа

Софт: Компас-3D 12

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Снижение динамических нагрузок на рабочий орган скрепера МоАЗ-6014

Просмотр файлов
Спецификация(лист3).spw
лист3.cdw
лист3.bak
общий вид.cdw
общий вид.bak
Патент.cdw
Патент.bak
Схема гидравлическая.cdw
Схема гидравлическая.bak
Записка.doc
корпус герконов.cdw
корпус герконов.bak
Корпус магнита.cdw
Корпус магнита.bak
Палец.cdw
Палец.bak
Пластина.cdw
Пластина.bak
