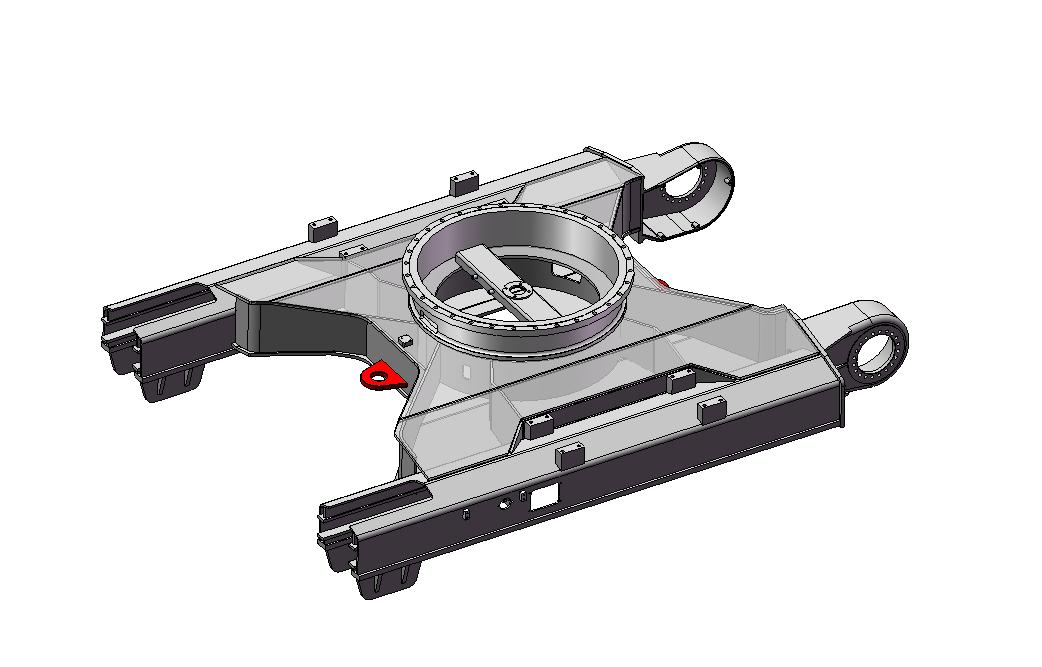

ТГ1.01.00.000СБ Рама тележки

Рама тележки экскаватора ЭО-4220 является базовым узлом экскаватора и представляет собой металлоконструкцию, выполненную из листового металла. На продольных гнутых V – образных балках приварены сверху опоры для крепления поддерживающих катков, внутри направляющие и перегородки для установки механизмов натяжения гусениц, а снизу подошвы для крепления опорных катков, сбоку имеются окна для обслуживания механизмов натяжения гусениц и приварены платики для крепления подножек. Продольные балки приварены к центральной Х – образной части рамы, на которой приварены обечайка для крепления опорного поворотного устройства, балка для крепления центрального коллектора и бачка, фаркопы. Литые кронштейны для крепления механизмов хода приварены к торцам продольных балок и центральной части

Состав: Модели деталей и сборок 3D

Софт: SolidWorks 2007

Сайт: www

Файлы:
ТГ1.01.02.015 Кольцо.SLDPRT
ТГ1.01.01.003 Направляющая.SLDPRT
ТГ1.01.01.000-01СБ Балка.SLDASM
ТГ1.01.01.001-01 Балка.SLDPRT
ТГ1.01.01.006 Ребро.SLDPRT
ТГ1.01.02.004 Профиль.SLDPRT
ТГ1.01.02.004 Ребро.SLDPRT
ТГ1.01.02.006 Ребро.SLDPRT
ТГ1.01.02.007 Стенка.SLDPRT
ТГ1.01.01.000СБ Балка.SLDASM
ТГ1.01.01.009 Кронштейн.SLDPRT
ТГ1.01.02.008 Ребро.SLDPRT
ТГ1.01.01.004-02 Перегородка.SLDPRT
ТГ1.01.01.004-01 Перегородка.SLDPRT
ТГ1.01.01.011 Кронштейн.SLDPRT
ТГ1.01.02.000СБ Центральная часть.SLDASM
ТГ1.01.01.007 Отбойник.SLDPRT
ТГ1.01.02.005 Ребро.SLDPRT
ТГ1.01.02.011 Балка.SLDPRT
ТГ1.01.02.003 Лист нижхний.SLDPRT
ТГ1.01.01.008 Опора.SLDPRT
ТГ1.01.01.002-01 Подошва.SLDPRT
ТГ1.01.02.013 Бобышка.SLDPRT
ТГ1.01.01.005 Ребро.SLDPRT
ТГ1.01.01.004 Перегородка.SLDPRT
ТГ1.01.02.010 Основание.SLDPRT
ТГ1.01.01.012 Фаркоп.SLDPRT
ТГ1.01.01.010 Ребро.SLDPRT
ТГ1.01.01.001 Балка.SLDPRT
ТГ1.01.02.014 Опора.SLDPRT
ТГ1.01.02.007-01 Стенка.SLDPRT
ТГ1.01.01.011 Пята.SLDPRT
ТГ1.01.02.001 Обечайка.SLDPRT
ТГ1.01.01.002 Подошва.SLDPRT
ТГ1.01.01.012 Платик.SLDPRT
ТГ1.01.02.002 Лист верхний.SLDPRT
Болт М12-8gх20.36.019 ГОСТ 7798-70.SLDPRT
ТГ1.01.02.009 Стенка.SLDPRT
ТГ1.01.00.000СБ Рама тележки.SLDASM
ТГ1.01.02.012 Опора.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Рама тележки
Рейтинг: 40
Софт: Компас v8
Состав: Сборочный чертеж
0
6
341
15811
Рама тележки
Рама тележки ПК-1.01.000СБ
Рейтинг: 60
Софт: SolidWorks 2007
Состав: Модели деталей и сборка 3D
0
0
4
156
Рама тележки ПК-1.01.000СБ

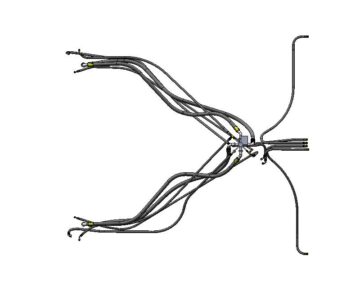

ТГ1.04.00.000СБ Гидроразводка тележки
