Траншеекопатель многоковшовый роторный навесной на базе тягача ВТ-100Д

Сибирский государственный университет путей сообщения
Кафедра подъемно-транспортные,путевые,строительные и дорожные машины
Курсовой проект по дисциплине "Строительные и дорожные машины"
На тему: " Расчет и проектирование рототорного траншеекопателя"
Новосибирск 2014

В данном проекте рассматривается траншеекопатель многоковшовый роторный на базе тягача ВТ-100Д. Произведён расчет основных параметров рабочего органа, расчет мощности на привод рабочего органа, произведены тяговые расчеты.

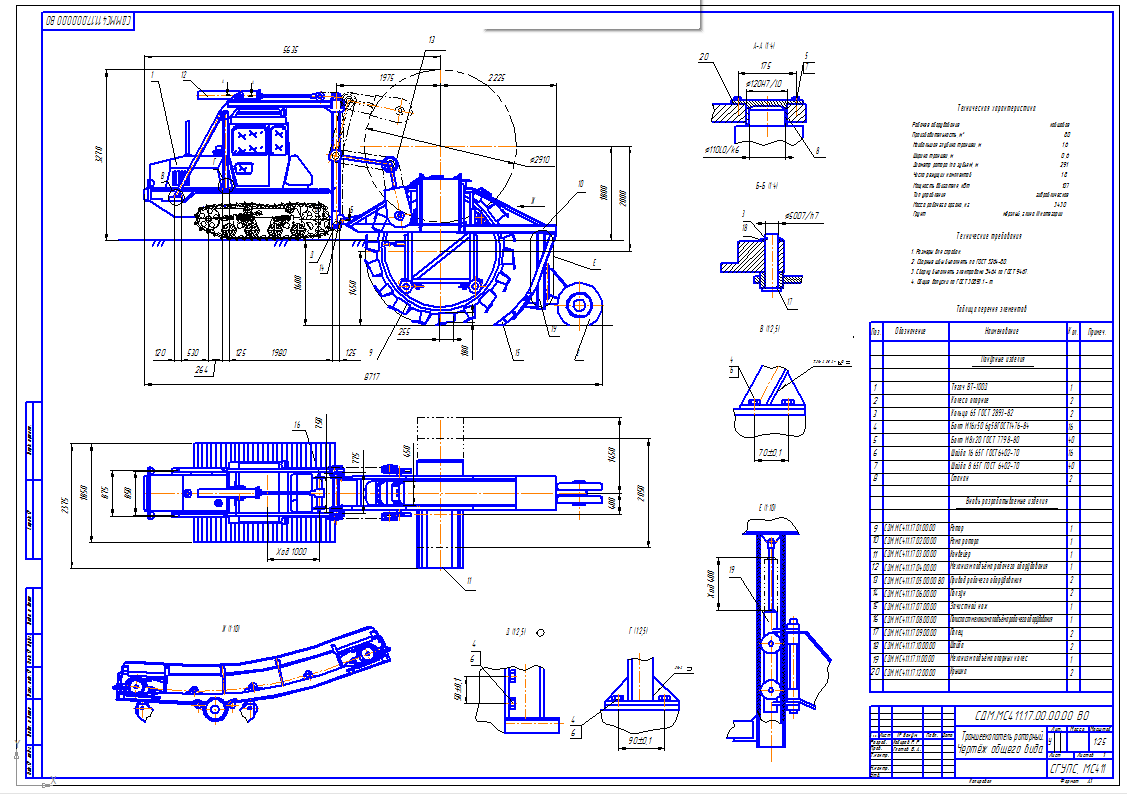

Графическая часть содержит общий вид экскаватора, , а также представлены спецификация к чертежу
Курсовой проект содержит 1 лист формата А1 графической части, 37 страниц пояснительной записки, содержащей 7 рисунков, 1 таблиц и 11источников.
Характеристика машины. Траншеекопатель разрабатывает траншею, шириной по дну 0,6 м, глубиной траншеи 1,6 м в грунтах третьей категории. Производительность составляет Пт = 277 м3/ч, максимальный подъем в транспортном передвижении  = 40 см. Рассчитанные детали на прочность способны работать при допустимых нагрузках.
В конструкторской части был разработан рабочий орган роторный траншеекпатель.

Технические характеристики:
Производительность, м 80
Размеры отрываемой траншеи:
глубина, м 1,6
ширина по дну, м 0,6
Базовый трактор переоборудованный ВТ-100Д
Рабочее оборудование навесное
Техническая производительность, м /ч 277
Ротор:
вместимость ковша, м 0,014
диаметр, м 2,91
скорость резания, м/с 1,5
Скорость передвижения:
рабочее, м/ч 277
транспортное, км/ч 9,8
Габаритные размеры в транспортном положении, мм:
длина 4200
ширина 3200
высота 4227
Масса машины, кг 22700

Состав: Траншеекопатель многоковшовый роторный навесной (ВО), Спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D 13 home
